ASTM D7137 《聚酯基复合材料损伤后残余压缩性能测定方法》规定了一种复合材料在前置损伤测试后，测定其残余抗压性能的标准试验方法，通常用“残余压缩强度”和“有效压缩模量”两个参数进行表征。
损伤后残余抗压性能测试实际上分为二个阶段：
第一阶段是损伤试验（前置测试）
第二阶段才是抗压性能测试。
残余压缩性能测试采用的样品侧向压缩方式；为保证样品垂直度，采用专用测试夹具，测试原理参见下图：
（图片来源于LTI内部技术资料）
适用范围
ASTM D7137适用于聚合物基多向纤维层压复合板损伤后残余压缩性能的测定。
测试方案
残余压缩性能（ASTM D7137）的前置损伤测试又分为压陷损伤和冲击损伤两种方法；其中，压陷损伤又分为简支法和刚性背支法。
残余压缩测试中，保证试样垂直受压，避免压缩过程中出现试样弯曲是保证测试有效的关键。试样垂直度可以通过正/反面贴应变片的方式进行校正；
参数“有效压缩模量”测定，则必须通过应变片采集压缩应变，通过正/反面贴应变片的方式可以消除试样弯曲对有效压缩模量的影响。
ASTM D7137测试试样要求见下图：
委托方可根据试样实际工况选择损伤方式。损伤测试（压陷测试/冲击测试）示例见下图：
（图片来源于LTI内部技术资料）

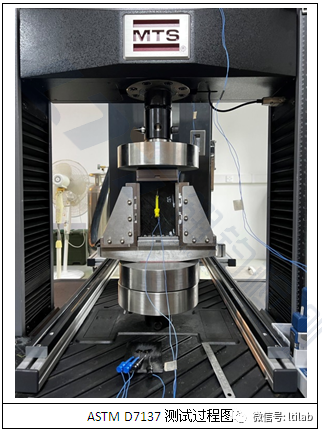

ASTM D7137残余压缩测试示例参见下图，本示例中采用了简化测试方式，即单点双面应变方式，采集应变数据，并消除弯曲对模量的影响。
（图片来源于LTI内部技术资料）
（图片来源于LTI内部技术资料）
失效模式（ASTM D7137）
试样失效模式关系到当前试验试样后续分析判定，通常用三段代码表示：
（图片来源于LTI内部技术资料）
典型失效模式示例：
