复合材料在航空航天领域的应用十分广泛，R角特殊的结构给检测带来了困难。如何快速有效地检出复合材料构件中的缺陷，是无损检测研究热点之一。为了简化方案，拟使用0度声束进行R角检测，此时超声声束能够垂直入射表面，因此探头设计时应将探头的曲率半径中心与零件的曲率半径中心重合，并设计完全贴合R角曲率的楔块来配合检测。
R角工件相关情况

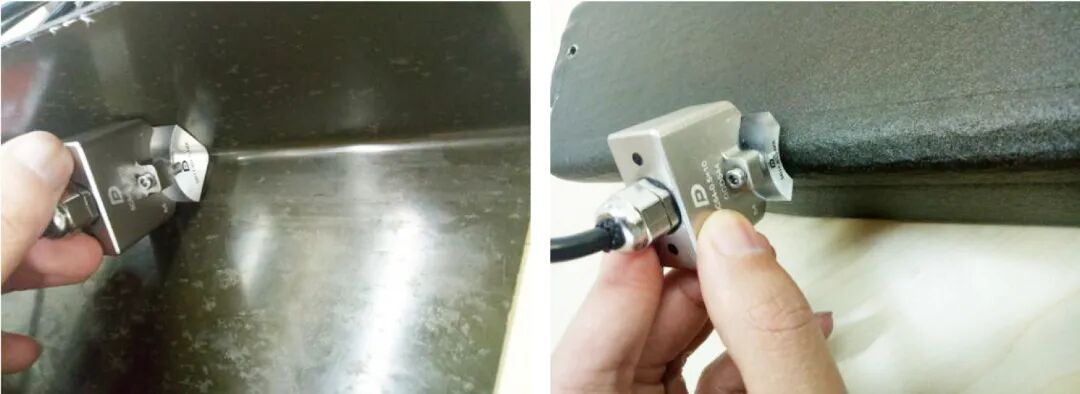

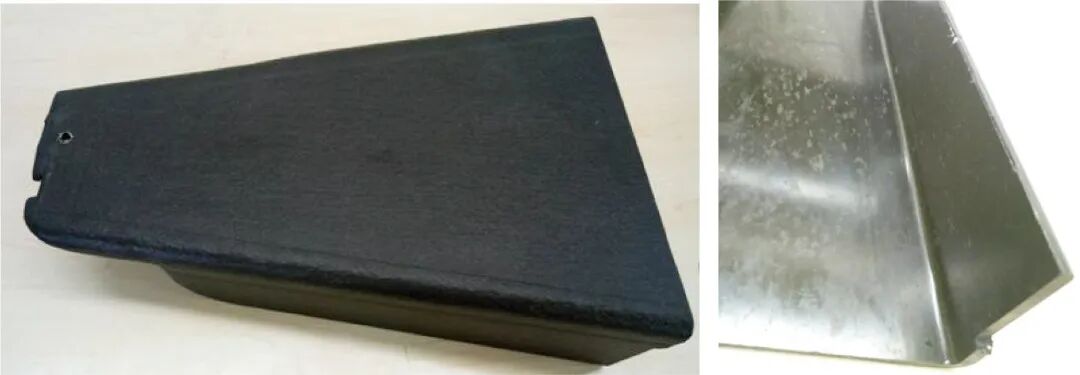

待测工件材料为碳纤维复合材料，实物如下图1所示，需要检测工件R角位置内部的缺陷情况。下图2为探头摆放位置图。
图2 探头在R角内侧、外侧检测时探头和工件位置实物图

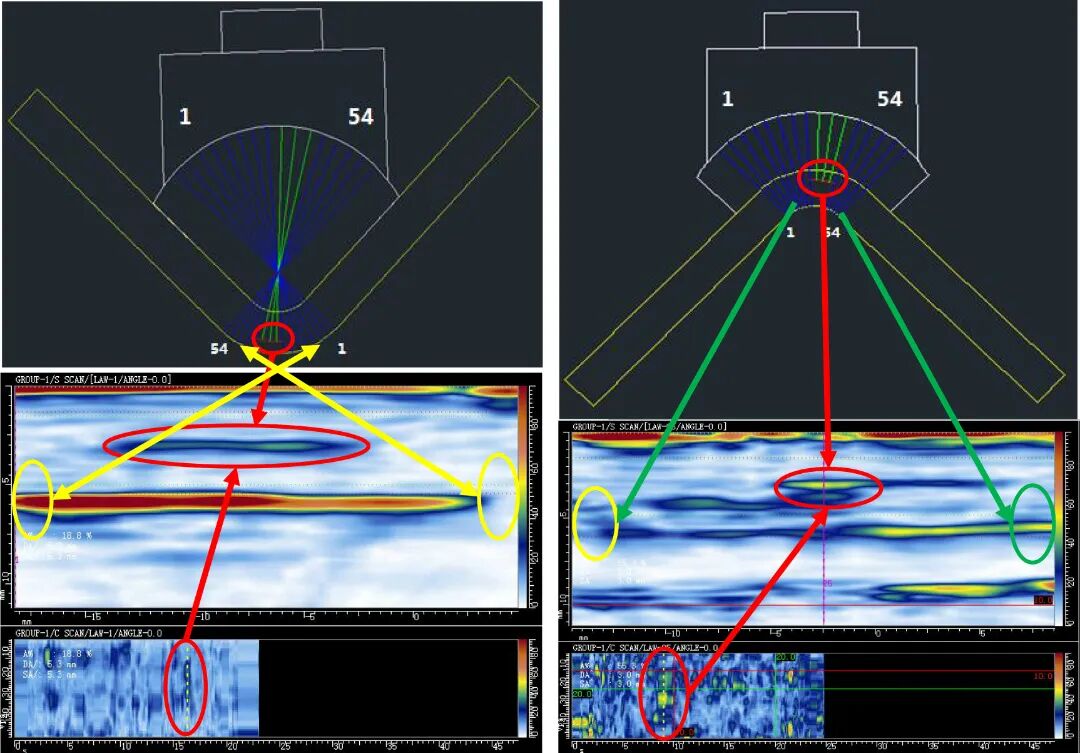

使用线扫来完成对工件R角的全覆盖扫查，原理如下图3所示。
通过以上检测结果可以知道，使用定制探头和楔块能够解决R角内部缺陷检测难题，本试验中R角内侧扫查检测效果更佳。选择多浦乐高水平解决方案，制定合适的探头楔块，让检测变得更简单、高效。
