复合材料相控阵检测

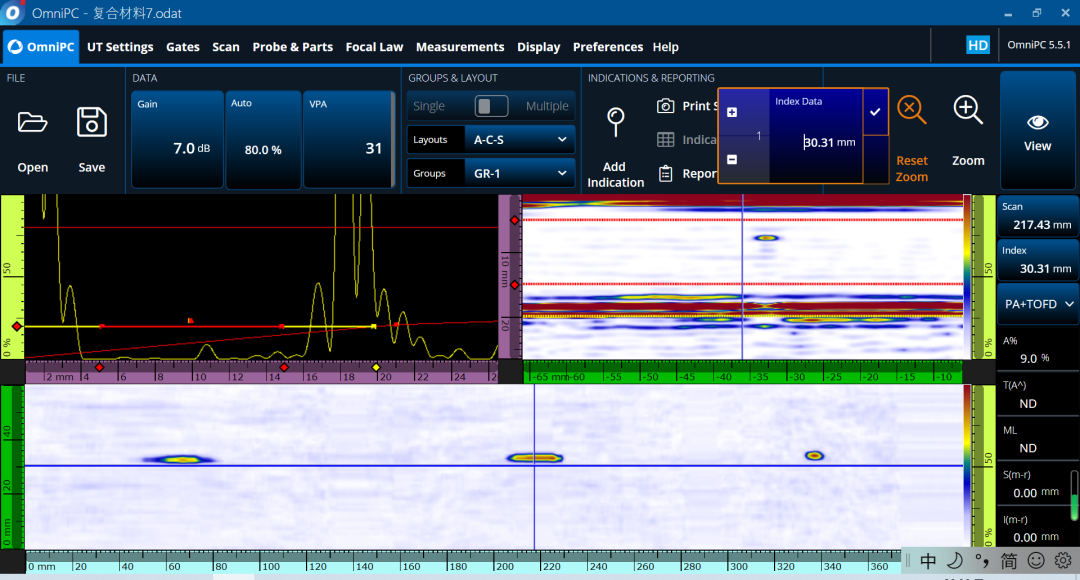

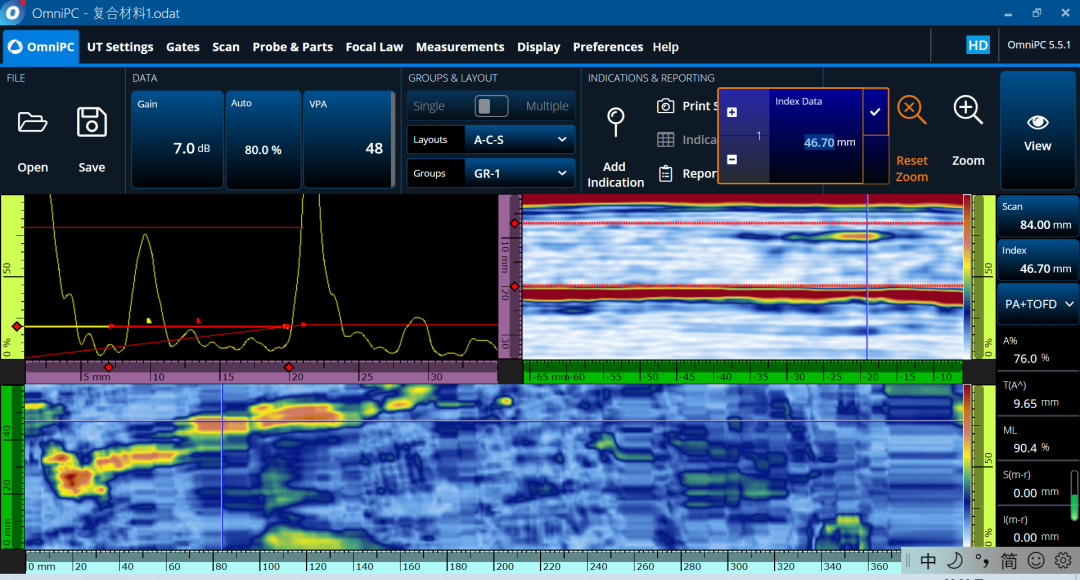

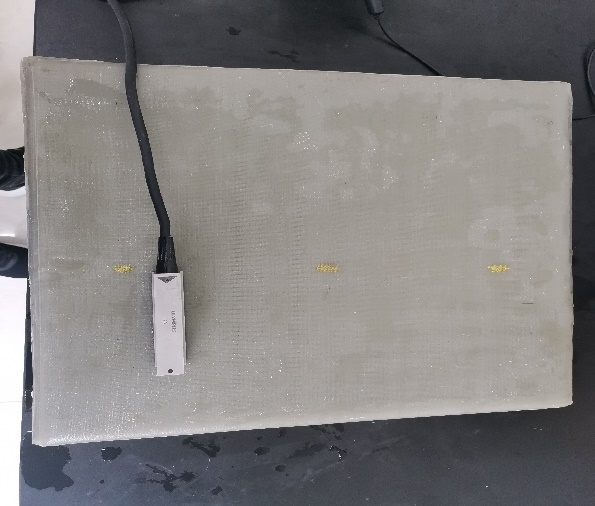

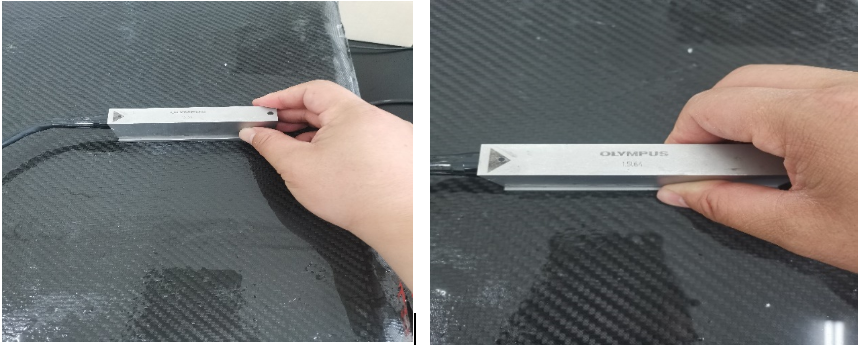

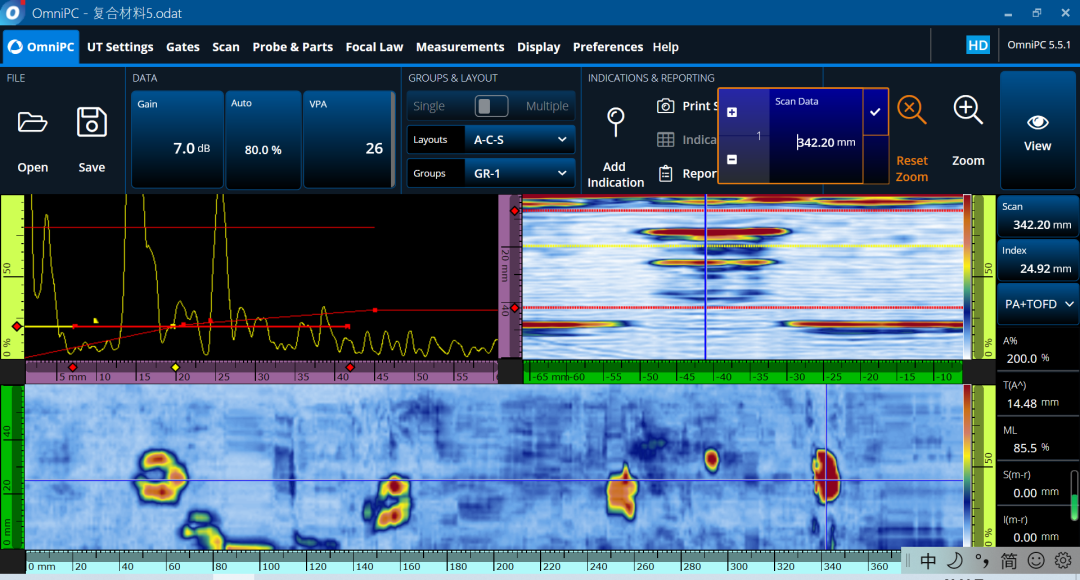

工件介绍 材质：复合材料 厚度：45mm 工件缺陷：工件内部有人工缺陷 工件如下图所示 使用0°线扫纵波对工件所有检测面进行扫查 检测设备配置选择： 主机：Ommiscan X3 16:64PR 探头：1.5L64 相控阵探头 分析软件（钥匙）：OMNI-PC 试块缺陷的检测效果 很清晰的检测出复合板材料内部的粘接缺陷 检测出人工试块中平底孔缺陷 检测出复合板中的人工缺陷，缺陷清晰可见 结论 超声相控阵检测技术可以通过三维图像，利用反射信号颜色的对比更直观的体现出工件的好坏程度。通过横向（缺陷与缺陷之间）和纵向（缺陷与底面回波之间）颜色及波高的对比，采用记录数据的形式，用分析软件给出反射信号更准确的定量。配合编码器对反射信号进行定位。综上所述：采用超声相控阵检测技术对上述工件有良好的检测效果。
