一、 工件情况

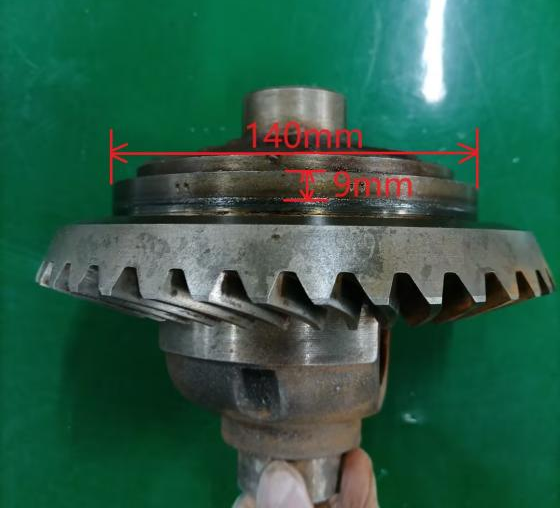

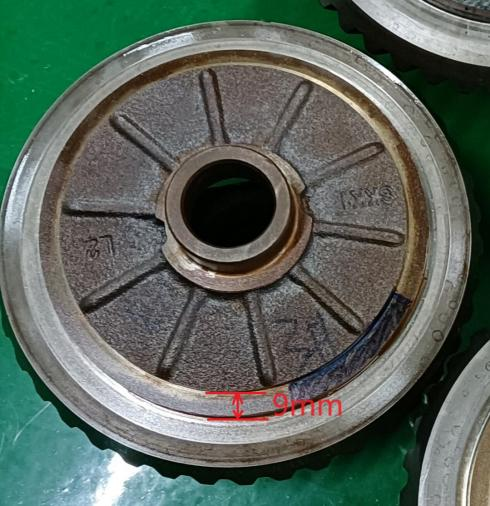

1. 待检测工件为差速器，如图所示，差速器为焊接工件，焊缝处若存在缺陷，将会对差速器的正常使用产生很大的安全隐患。
2. 材质：碳钢
3. 焊缝直径：140mm
4. 焊缝距离表面深度：9mm
5. 台阶宽度：9mm

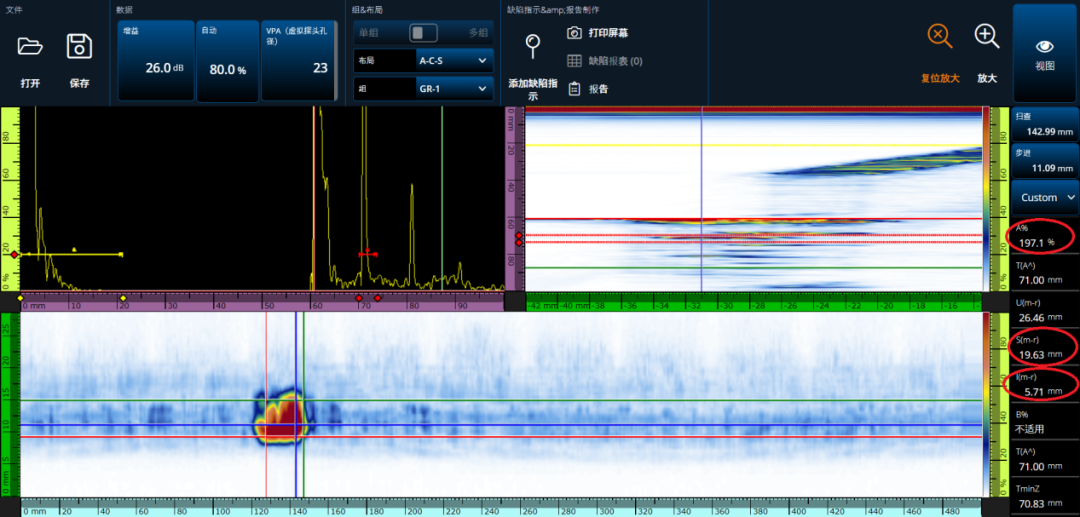

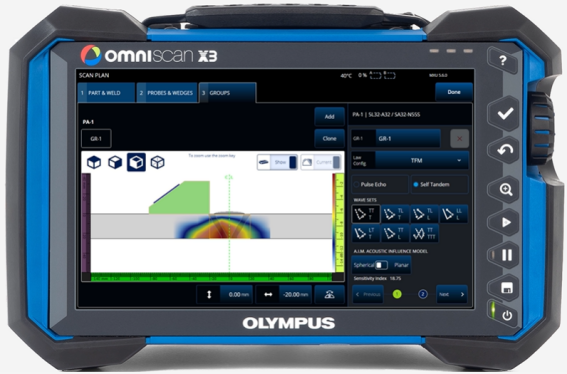

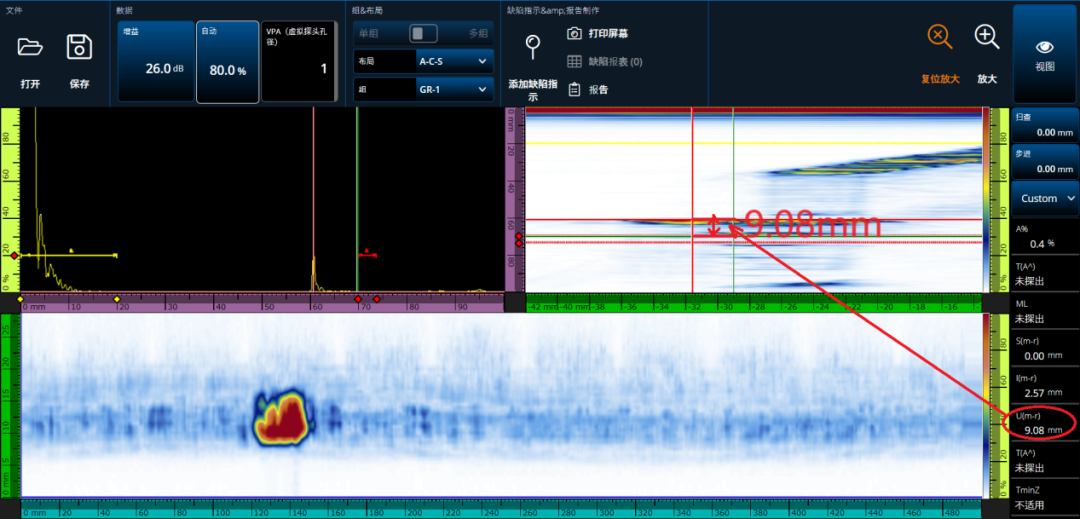

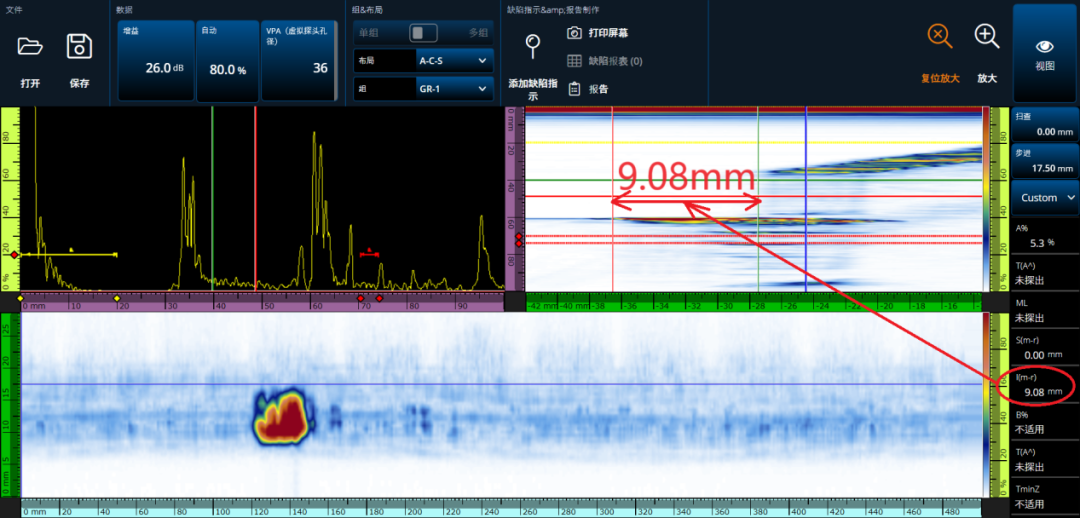

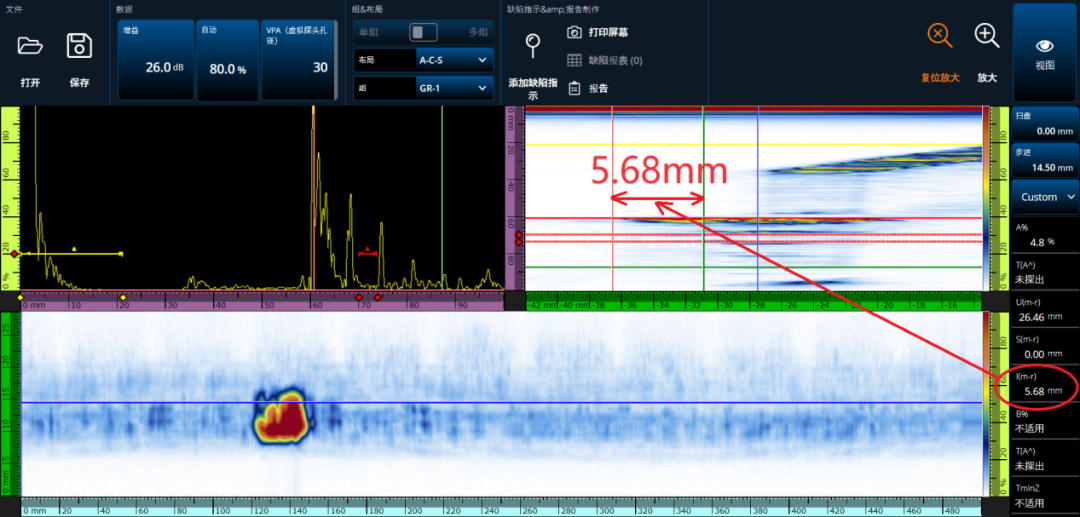

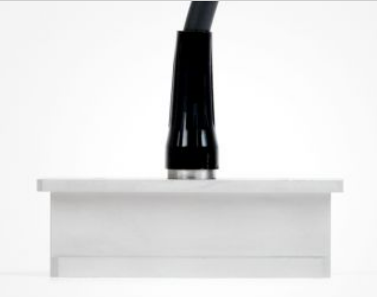

二、 配置主机和探头 1、主机：OmniScan X3 16:64PR，如图2.1所示。 2、探头：10L128-I2，如图2.2所示。 三、 实际检测结果 在实际检测过程中采用水浸法进行检测，对工件扫查一周，并记录C扫图像，扫查图像如图3.1和图3.2所示；检测结果如图3.3和图3.4所示。 图3.1 在图3.1中，对回波信号进行分析，在扇扫图像中,可以观察到台阶处的回波信号，开启参考光标和测量光标，能够测量出台阶的宽度约为9.08mm。 图3.2 在图3.2中，对回波信号进行分析，在扇扫图像中,可以观察到台阶处的回波信号，再根据工件结构进行分析，开启参考光标和测量光标，能够测量出焊缝距离台阶表面处的深度约为9.08mm。 图3.3 在图3.3中，对回波信号进行分析，在扇扫图像中,可以观察到台阶处的回波信号，再根据工件结构进行分析，开启参考光标和测量光标，能够测量出焊缝熔深约为5.68mm。 图3.4 在图3.4中，对回波信号进行分析，在C扫图像中,可以观察到疑似缺陷的回波信号，再根据工件结构进行分析，开启参考光标和测量光标，能够测量出该处最高波幅为197.1%，用6db法测出其长度为19.63mm，宽度为5.71mm。 四、 总结 通过对OmniScan X3仪器进行参数设置，采用水浸法对工件进行检测，能够检测出该工件焊缝中的异常回波信号，并对回波信号进行缺陷分析。
