任何高于绝对零度的物体都会向周围环境发出电磁热辐射，根据Stefan-Boltzmann定律，其大小除与材料种类、形貌和内部结构等本身特性有关外，还与波长和环境温度有关，而红外热波成像技术即是利用红外热像仪通过遥测材料表面温度场，从而实现对材料结构特性和物理力学性能的无损检测与评价。

根据被测对象是否需要施加外部热激励，该技术可分为主动式与被动式，其中主动式红外热波无损检测技术由于具有更高的热对比度与检测分辨率，近年来受到极大的关注。

主动式红外热波检测技术是利用外界热源对待测试件进行热激励，同时利用红外热像仪记录其表面温度场的演化历程，并通过对所获得的热波信号进行特征提取分析，以达到检测材料表面损伤和内部缺陷的目的。

根据外激励热源的不同，该技术又可被分为光激励红外热成像、超声红外热成像与电涡流红外热成像等。图2总结了目前主动式红外热波成像检测技术中的主要分类依据及分类结果。

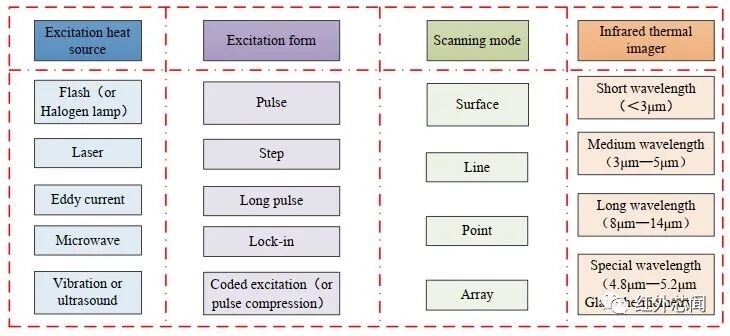

图2 主动式红外热成像检测技术的主要分类依据及结果

虽然红外热成像无损检测技术种类众多，但由于所检测对象琳琅满目，且结构与物理特性比较复杂，因此在实际应用中需结合检测对象本身特性，选择一种相对合适且高效的主动式红外热波成像无损检测方法，从而达到对待测对象进行高分辨率、高精度、快速可靠检测与评价的目的。

光激励红外热成像是主动红外热成像中一种相对高效的无损检测方法，由于其非接触、非破坏、检测时间短、检测面积大、易于实施等突出优点，在热障涂层结构、纤维增强复合材料无损检测与评价中备受关注。

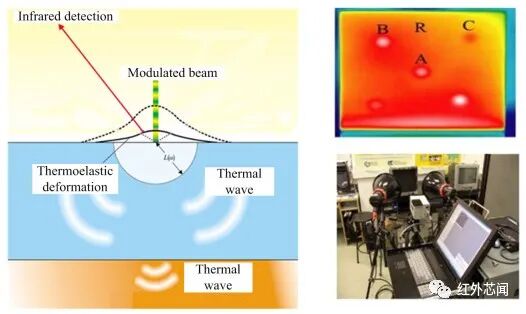

在该方法中，当外激励光源入射到待测试件时，基于光热转换效应所产生的热波扩散并与内部界面或缺陷相互作用，同时，利用红外热像仪远程记录待测试件表面的瞬态热响应，即红外热图像序列。然后，借助先进的后处理算法对所获取的热图像序列进行综合分析，从而实现待测试件的无损检测与定量表征。图3为光激励热成像技术原理和目前常用光激励红外热成像检测系统。

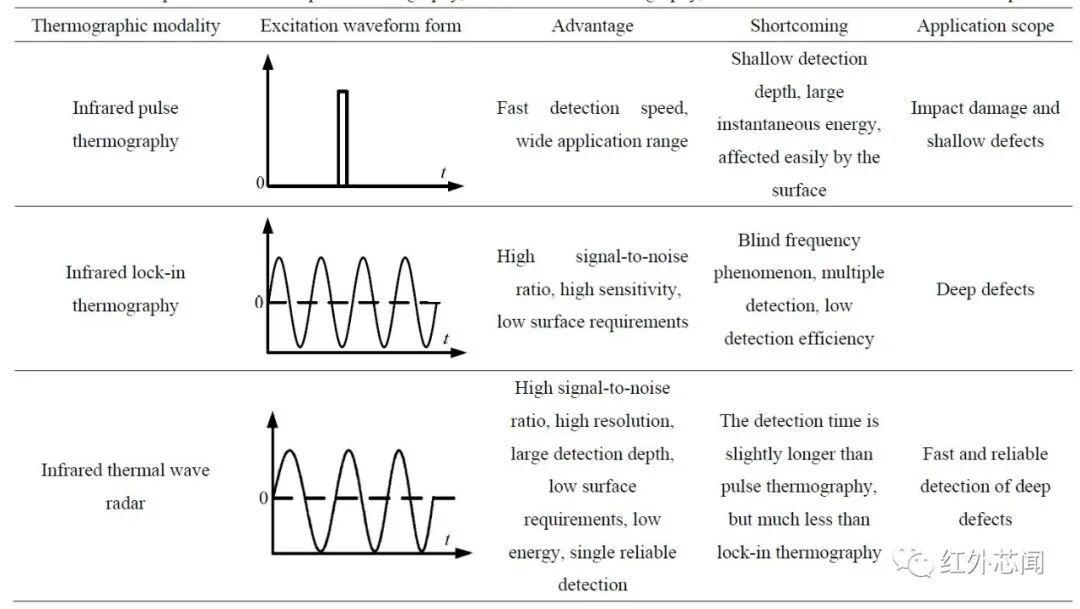

表1 红外脉冲热成像、红外锁相热成像以及红外热波雷达成像检测技术的对比

红外脉冲热成像技术是发展最早且目前应用最为广泛的一种红外热波无损检测技术，该技术是使用高能光源（如激光、卤素灯、闪光灯）对待测试件进行非常短时间（通常几毫秒）的脉冲激励加热，由于内部界面或缺陷的热阻效应会对待测试件表面温度场产生差异，然后利用红外热像仪同步记录这种温度差异，并借助于先进的后处理算法可实现对待测试件内部界面或缺陷的无损检测与评价。

红外脉冲热波检测技术检测速度快，且对厚度较小的试件具有较好的检测结果，但其探测深度非常有限，不适用于检测大厚度构件。此外，该技术还易受表面加热不均、表面发射率不均等影响，瞬时高能量脉冲也易使试件表面产生热损伤。

FRP复合材料的强各向异性和显著内部界面效应，极易使得其产生界面分层等类型缺陷，极大影响FRP复合材料结构或装备的使用性能。

英国巴斯大学Almond等对CFRP复合材料裂纹状缺陷的边缘效应进行了研究，并提出了一种瞬态热成像法测量缺陷尺寸的方法。

加拿大拉瓦尔大学Maldague等提出了一种将脉冲热成像与调制热成像技术相结合的红外脉冲相位热成像检测技术，该技术基于傅里叶变换可获得能无损表征CFRP复合材料的相位图像，因此克服了脉冲热成像技术对表面加热均匀性的限制。

意大利学者Ludwig等研究了红外脉冲热成像检测技术中的热损失与三维热扩散对缺陷尺寸测量的影响。

为了克服脉冲热成像技术的局限性，加拿大拉瓦尔大学Maldague等随后提出了双脉冲激励热成像检测技术，并表明该技术可进一步增强热对比度。

加拿大学者Meola等利用脉冲热成像法对GFRP复合材料的低速冲击损伤进行了无损检测。

英国巴斯大学Almond等又通过解析法研究了脉冲热成像技术的缺陷检测极限与缺陷径深比、激励能量以及缺陷深度都密切相关。

伊朗桂兰大学Azizinasab等还提出了一种使用局部参考像素矢量来处理脉冲热成像检测结果的瞬态响应相位提取方法，实现了CFRP复合材料缺陷检测和深度预测。

此外，为增强FRP复合材料缺陷检测效果，许多集成先进特征提取方法的脉冲热成像检测技术也被提出，例如主成分热成像、矩阵分解热成像、正交多项式分解热成像和低秩稀疏主成分热成像。

国内的哈尔滨工业大学、电子科技大学、湖南大学、东南大学、火箭军工程大学、首都师范大学、南京诺威尔光电系统有限公司等科研单位也对FRP复合材料红外脉冲热成像无损检测技术开展了大量研究工作，并取得了丰硕的研究成果。

首都师范大学研究了GFRP复合材料脉冲热成像检测的热图像序列的分割与三维可视化，并提出了一种基于局部极小值的图像分割算法。

北京航空航天大学对FRP复合材料次表面缺陷红外脉冲热成像无损检测的检测概率进行了深入研究，并分析了阈值、特征信息提取算法等对检测概率的影响。

近年来，红外热波雷达成像技术因检测效率高和灵敏度高以及不易对材料产生热损伤而受到越来越多的关注，并开始应用于FRP复合材料的无损检测与评价。

红外热波雷达成像技术具有红外脉冲热成像技术与红外锁相热成像技术所无法比拟的优势，但由于被用于FRP复合材料无损检测与评价的时间并不长，尚存在一定的局限性。例如，由于通常采用较低调制频率激励源去探测较深范围的内部缺陷信息，随之而来的是热扩散长度的增大，致使检测分辨率降低；另外，为提高检测信号的信噪比，通常采用增加热流激励强度的方法来解决，但在检测重要目标构件时，为防止对检测对象的热损伤，这种方法并不适合。

加拿大多伦多大学Mandelis教授与印度理工大学Mulaveesala教授首先将线性调频雷达探测技术引入到红外热成像检测技术中，提出了脉冲压缩热成像或热波雷达无损检测技术。为显著提高探测热波信号的信噪比与灵敏度，随后提出了热相干层析成像和截断相关光热相干层析成像技术，截断相关光热相干层析成像技术的具体原理如图4所示。

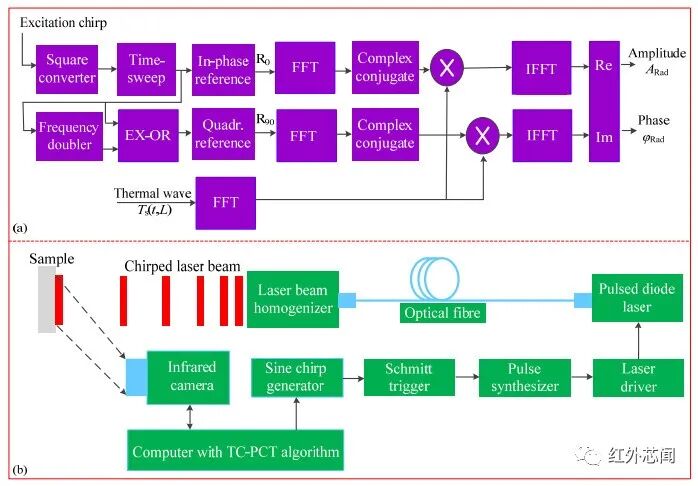

图4 截断相关光热相干层析成像检测技术原理：(a)截断相关光热相干层析成像数学实施；(b)激光诱导热成像系统框图

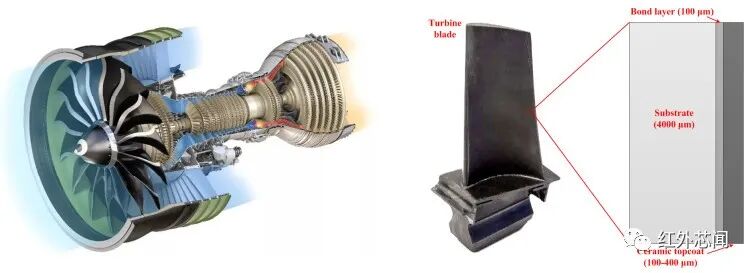

在目前的热障涂层红外热成像无损检测中，仍以光激励红外热成像检测技术为主，这仍然是由于光激励红外热成像技术具有非接触、快速、检测面积大、检测结果直观等突出优点，非常适合于热障涂层结构性能与健康状况的在线检测与表征。

根据激励热源生热机理的不同，除光激励红外热成像检测技术外，其他无损检测方法还包括：超声热成像、振动热成像和涡流热成像。

针对热障涂层红外脉冲热成像无损检测，国外专家学者较早地开展了相关研究，并取得了较多的研究成果。

Cielo等利用红外脉冲热成像技术无损检测热障涂层，研究表明当光学穿透深度远小于而加热区域远大于涂层实际厚度时，该技术可有效表征热障涂层热物性和表面涂层厚度。

Liu等提出了可无损检测热障涂层内部裂纹和厚度不均匀性的稳态热流激励热成像技术，可实现直径远小于1 mm的裂纹检测。

Shepard等利用红外脉冲热成像技术对热障涂层厚度和脱粘缺陷进行无损检测，并结合先进后处理方法提高了时空域分辨率和信噪比。

Marinetti与Cernuschi等利用红外脉冲热成像技术结合机器学习和相位特征提取方法，系统地研究了热障涂层结构中的表面涂层厚度变化、脱粘缺陷以及涂层过厚与粘附/脱粘缺陷的区分问题。

随后，为无损评价热障涂层老化程度以及完整性，Bison与Cernuschi等利用红外脉冲热成像技术检测了热障涂层面内与深度方向热扩散率以及孔隙率。

此外，利用红外脉冲热成像检测技术还可监测热障涂层损伤演化历程以及寿命评估，且热障涂层粘结界面处粗糙度形貌、深度以及基底强度等对其损伤演化也有重要影响。

Ptaszek等还研究了热障涂层表面非均匀及红外透光性等对其光热无损检测的影响。

最近，Mezghani等利用激光激励红外脉冲热成像技术无损检测了表面涂层厚度变化。
