韩国机械材料研究院基于新型超材料研发结构隐藏缺陷的超声检测新技术

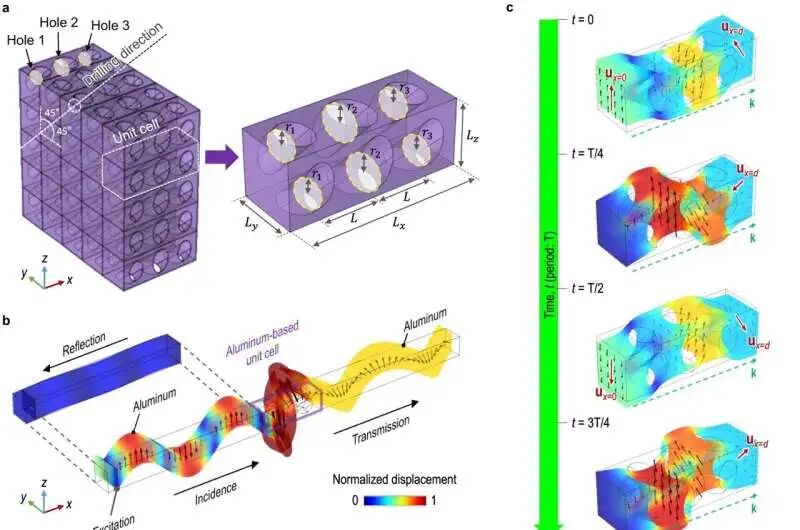

使用3D各向异性超材料实现：a 具有三个不同尺寸孔的3D各向异性超材料的晶胞；b 设计晶胞的时谐数值模拟结果。单元电池由铝制成并插入铝之间（y和z方向的周期性条件）。SV波以100 kHz的频率沿x方向入射到晶胞上；c 共振频率下设计晶胞内的时空位移场。ux=0和ux=d分别表示设计晶胞入射和透射界面处的位移矢量，k表示波传播方向。d设计晶胞的瞬态数值模拟结果。通过超材料的输出y和z位移以假设完全传输的理论稳态位移轨迹（洋红色）表示；e 设计的晶胞（蓝色）的模拟透射谱与理论透射谱（红色）表现出 nSE=2和nFE=3时的耦合共振。透射的SV和SH波的幅度显示在左侧和右侧中间，它们的相位差显示在右侧。
