检测背景

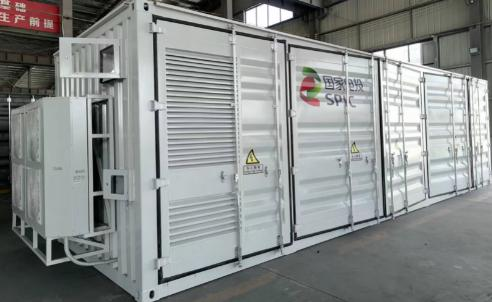

随着电池储能行业的迅速发展，电池储能集箱的应用越来越广泛。电池储能集箱是一种标准化集装箱，储能集装箱可作为可移动的发电机组设备，用于填补电力供应的空白和不足，其制造质量直接影响到设备的长期稳定运行。 储能集箱本体材料通常采用钢板，其表面经过喷漆处理。为了提高防水性能，通常选用耐腐蚀性能更好的不锈钢或铝合金材料。因不锈钢具有良好的抗腐蚀性、较高的强度、良好的耐高温性，较好的焊接性能，被广泛应用在储能集箱的制造中。
检测现状
因集箱焊接接头为不锈钢角焊缝且厚度较薄，如果采用超声检测技术，检测时存在反射波识别困难、声场覆盖不全的缺点，不容易发现近表面缺陷，从而造成缺陷漏检。 磁粉检测主要用于铁磁性材料的表面和近表面缺陷检测，不锈钢为非铁磁性导电材料，磁粉无法吸附产生磁痕。
检测方法
交流电磁场检测（简称ACFM）技术是基于电磁感应原理的结构表面或近表面缺陷非接触无损检测方法。其工作原理为激励线圈在工件中感应出均匀的交变电场，在经过缺陷位置时，电场出现扰动，引起此处感应磁场变化。通过检测感应磁场的变化强度及规律，实现对缺陷的识别及测量。
实验过程

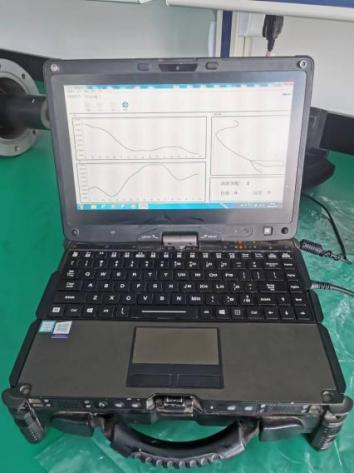

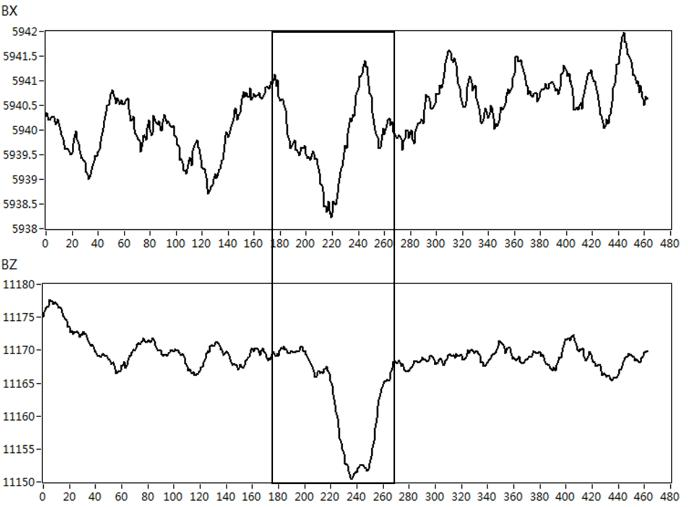

将探头放置于工件焊缝一侧热影响区，探头一侧贴紧焊缝，双手扶持探头，在工件上进行匀速扫查，扫查速度控制在35 mm/s，检测完成后记录相关数据，其中检测图像中横轴代表时序，纵轴代表磁场强度，单位为mT。 检测结果表明，最小能发现3 mm*0.5 mm的表面缺陷和的5 mm *0.5 mm的埋深缺陷，证明ACFM技术能够对奥氏体不锈钢角焊缝的表面及埋深缺陷有一定的发现能力。

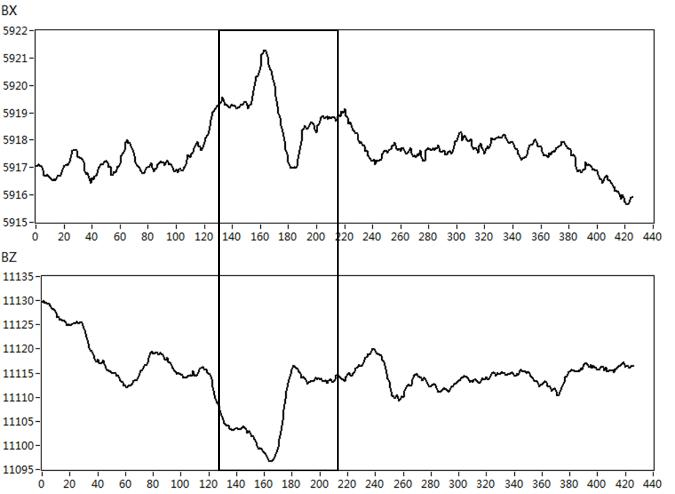

（b）埋深缺陷检测图谱 试块缺陷检测结果
技术优势
在使用交流电磁场检测系统对角焊缝缺陷进行检测时，无需对被检工件表面进行表面处理（打磨、除漆等）。 可穿透涂层进行检测，不产生污染物。 可实现高温在役检测，方便快捷。
