螺栓是连接结构的重要紧固件之一，螺栓断裂可能造成严重安全事故。近年来，相控阵超声技术发展迅速，为工业检测、质量安全提供了重要的技术保障，多浦乐积累了十多年的现场经验，制定了多种成熟的螺栓检测方案。本文待测螺栓一端端面是六角凹槽，在役检测时，可以使用定制型探头进行纵波直入射法检测；拆卸下来的螺栓，还可以选择自聚焦探头进行横波斜入射法检测。

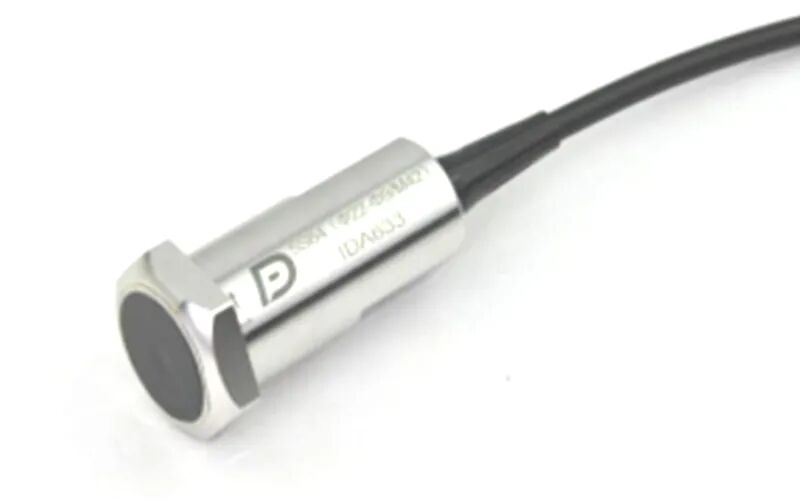

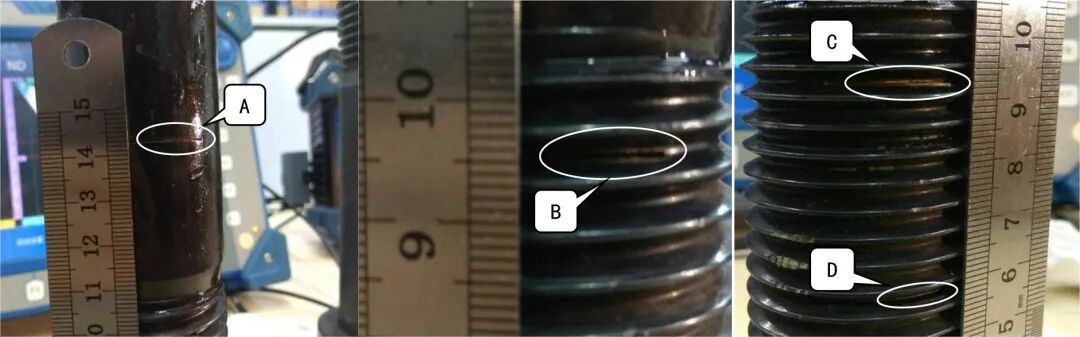

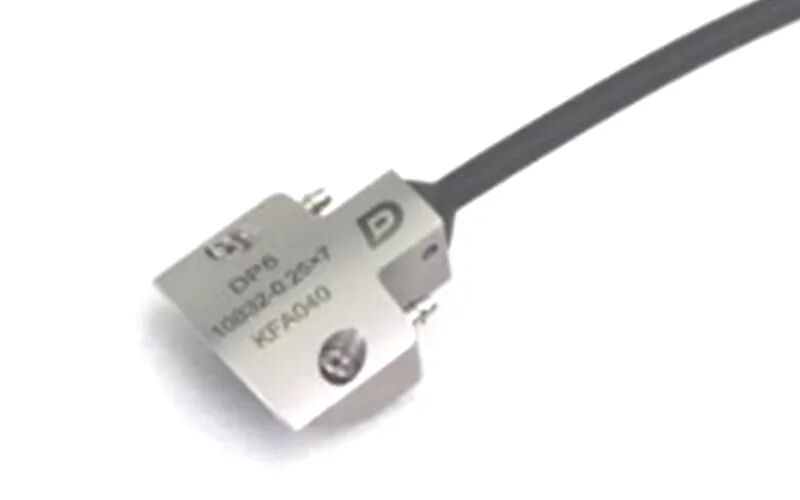

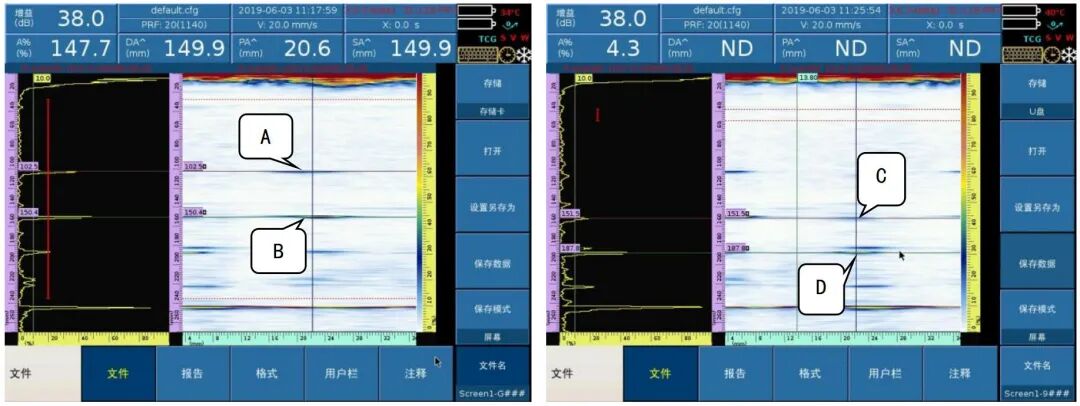

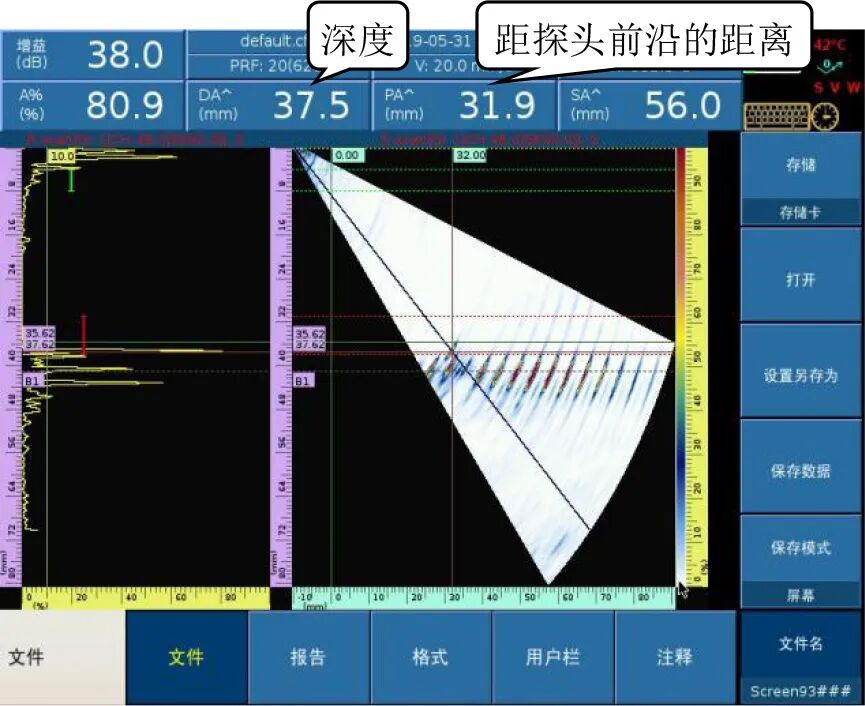

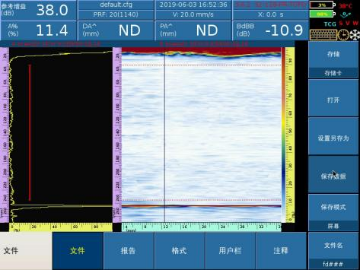

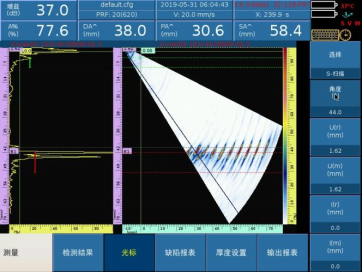

待测螺栓如下图1所示，在螺栓的光杆位置和螺纹区不同位置加工了若干个人工缺陷，进一步验证检测工艺的可行性。缺陷加工位置示意图如下图2所示。 图1 待测螺栓 图2 刻槽位置示意图 多浦乐定制型探头和自聚焦探头如下图3所示。 图3多浦乐相控阵超声探头 图4 无缺陷检测示意图 图5 定制型探头检测效果 使用DP8型号自聚焦探头加装合适曲率的斜楔块在螺栓光杆处进行周向扫查，检测结果如下图6、7、8所示。 图6 B缺陷信号 图7 C缺陷信号 图8 D缺陷信号 可根据现场需要选择合适的检测方案。本案例中，使用定制探头检测，可以精确定位缺陷的所在高度；使用普通线阵探头可对螺杆上的缺陷深度（相对于光杆表面），起始位置，长度等进行定量测量。此外，多浦乐研发了一款小型便携的螺栓检测设备，内部涵盖了多种常见的风电螺栓设置参数，搭配菊花阵列探头使用可一键实现螺栓检测设置。
