前言：纤维增强复合塑料中“增强相”与“基体”粘结界面是应力传递的桥梁；界面脱粘及界面间基体内聚失效是复合材料的“脆点”，宏观上常表现为剪切性能相对其他力学性能较低，而导致结构过早破坏。本系列将逐一介绍纤维增强复合材料繁多的剪切性能测试方法。ASTM D3518《采用±45°层压板拉伸试验测量聚合物基复合材料“面内剪切特性”的标准试验方法》，针对纵横分布（相互垂直）连续纤维或编织物增强复合层压材料，采用拉伸测试模式，测定材料面内剪切测定方法。类似的方法还有GB/T 3355，ISO 14129。
纵横剪切方法（D3518）采用拉伸模式进行测试，试验载荷方向与纵横纤维成45°夹角，载荷经过纤维传递，在试样内部产生轴向（拉伸方向）和横向（垂直于拉伸方向）的剪切应力场，样品面内剪切应力-应变反应通过力传感器和纵横向的应变传感器采集。
纵横剪切测试方法最先由Perit.D.H开发，后经过Rosen.B.W完善。
需要说明的是，纵横剪切法（D3518）是一种测定面内剪切的简便测定方法。但该方法并不能在试样内部产生一个“纯剪切应力场”，多种因素对应力产生影响，例如总厚度、试样过量变形、边缘应力、轴向应力等方方面面的影响。
适用范围
纵横剪切方法（D3518）适用于纵横分布的连续纤维增强层压材料。
复合材料坐标系

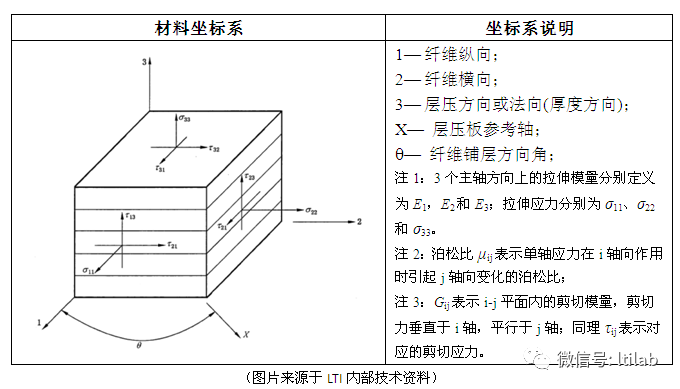

纤维增强复合材料的结构决定了其各向异性特性，材料坐标系是描述复合材料主轴方向和应力分量的笛卡尔坐标系，用于标识和区分测试方向，便于对测试结果进行横向比较。
纵横剪切方法（D3518）适用于复合材料1-2面内的剪切性能测试。
试样尺寸

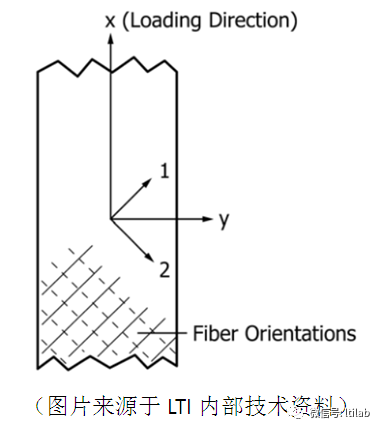

纵横剪切方法（D3518）试样的制备是关键，推荐试样长200-300mm，宽度25mm，重要的是试样长度方向必须与纤维布置呈45°，参见下图：

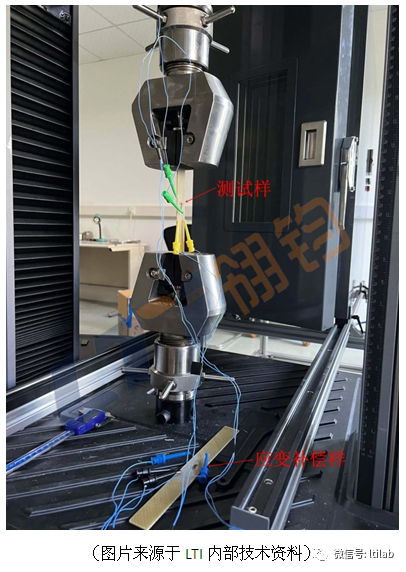

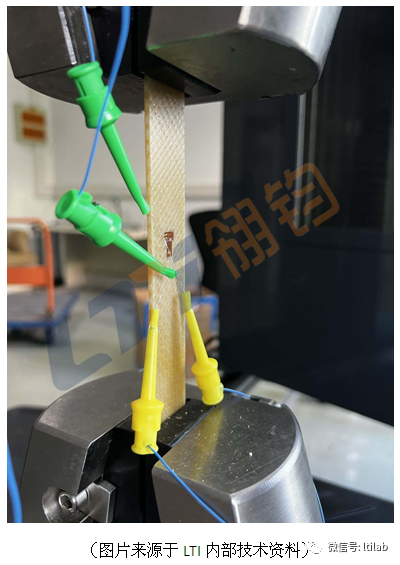

纵横剪切（面内剪切）测试
测试参数

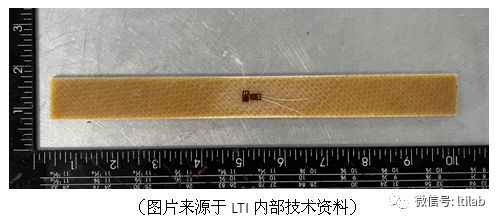

通过纵横剪切（D3518）法，可以获取纤维增强复合塑料1-2面内的剪切强度、剪切弹性模量G12、偏移剪切强度(0.2%,offset)，剪切应力-应变曲线等性能参数。试样的剪切应变通常通过应变片测量，应变片以T型布置粘贴与试样中心位置，分别记录纵向应变(γx)和横向应变(γy)，试样工程剪切应变γ12是纵横向应变之和（γ12=γx+γy）。应变片布置见下图：
