前言：抗裂纹扩展是塑料及增强塑料的重要性能，通常指材料“抗既有裂纹继续开裂”的能力，这种能力通常用抗开裂韧性和开裂需求能量两个参数来表征。
ISO 20795-2 《牙科学 基托聚合物 第2部分:正畸基托聚合物》Article 8.4 可视作为ASTM D5045/SENB(单边缺口梁弯曲试验)方法的简化版， 附加了专科材料特定要求。
本文将对ISO 20795-2 Article 8.4 SENB 试验进行简单介绍。YY/T 0270.2与本标准等效（IDT.）。
测试原理
最大应力强度因子（Kmax：Maximum Intensity Factor）基于“弹性应力分析”理论而建立，因而该参数的有效性取决于多种因素：材料弹性行为、试样尺寸、缺口端尖锐裂纹条件。
适用范围

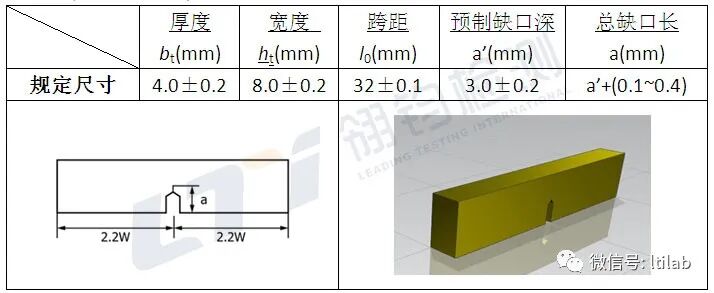

ISO 20795-2/SENB试样

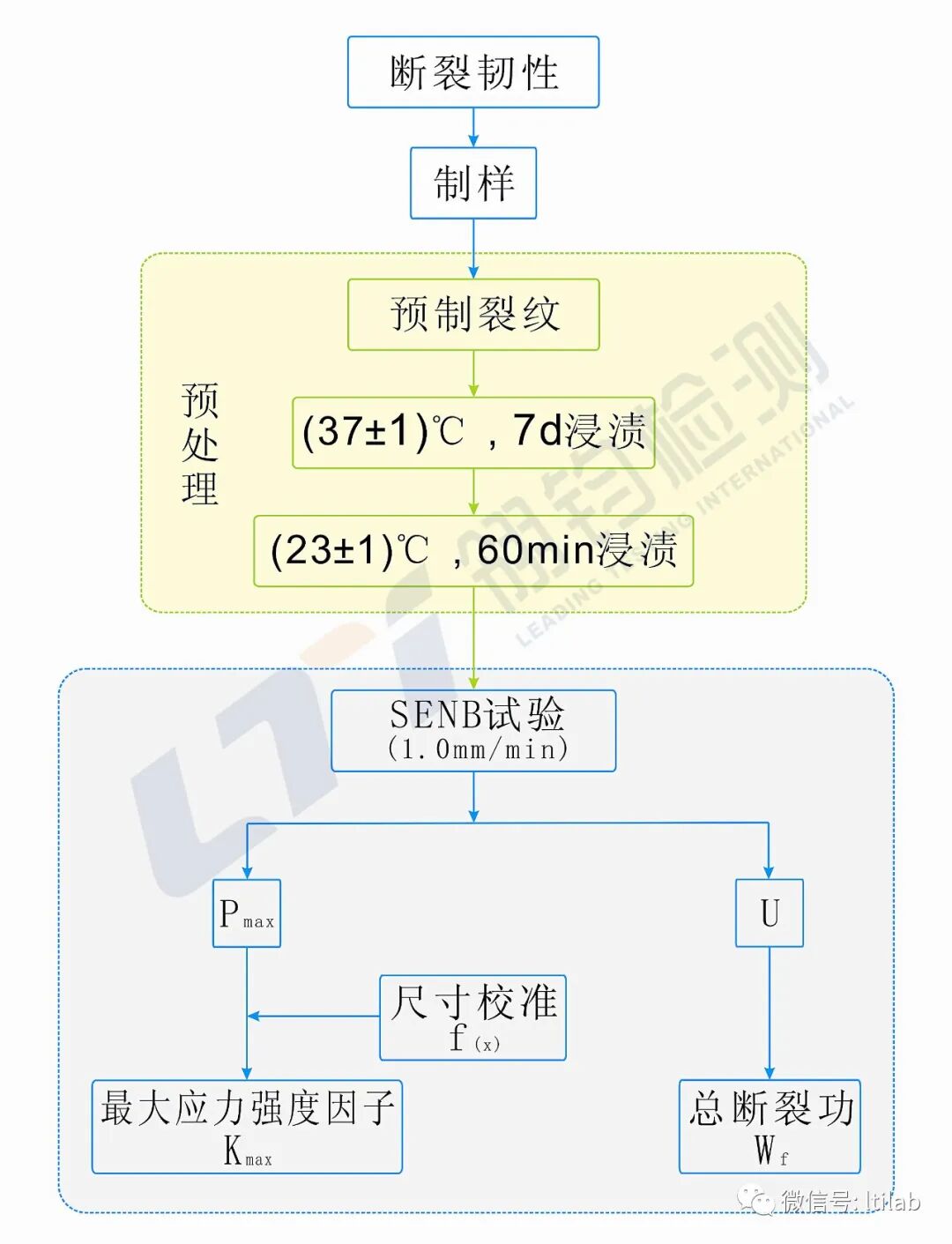

ISO 20795-2/SENB 测试流程
ISO 20795-2/SENB 测试方案
（SENB测试图，来源于LTI内部技术资料）
总缺口长度(a=a'+切口深度)，需采用光学测量显微镜进行测量：

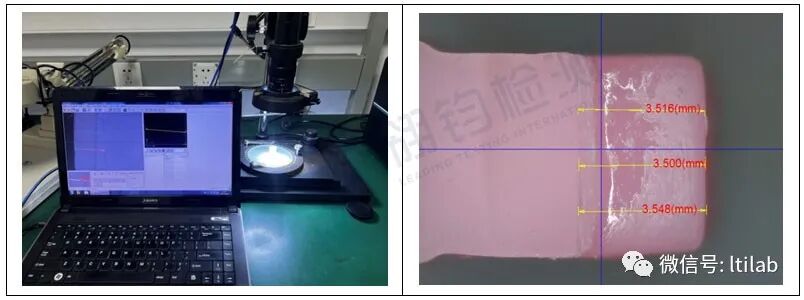

（缺口总长测量图，来源于LTI内部技术资料）
最后，需要特别说明的是：本方法（ISO 20795-2 Article 8.4）与ASTM D5045 SENB技术上并不一致，两者测试结果不能用于对比！
