前言：短梁弯曲法、长梁弯曲法，以及长短梁弯曲法组合可以用于测定夹芯板材多种物性，本系列主要介绍弯曲梁法测定夹芯板“芯子剪切性能”、“面板性能”，以及“夹芯板弯曲/剪切刚度”。
本系列中，一个共同之处就是均采用弯曲梁法测定夹芯板（三明治板）的各种性能。

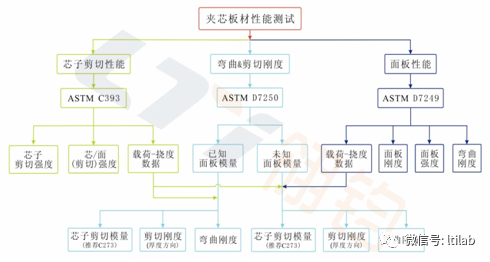

ASTM标准体系中，弯曲梁法测定夹芯板性能的标准内在关系如下图所示，主要涉及短梁三/四点弯和长梁三/四点弯，以及两者的组合使用。
（图片来源于LTI内部技术资料）
另外，需特别注意，国标（GB/T 1456）和ASTM标准体系，在使用弯曲梁法测定夹芯板材性能方面，有较大技术差异，本系列最后也将介绍。
ASTM D2749 《使用“弯曲梁法”测定夹芯板材的面板性能标准试验方法》规定了采用长梁三点弯和长梁四点弯方法，直接采用夹芯板样品，测定夹芯板材试样面板性能，包括面板强度、面板割线模量，以及夹芯板材弯曲刚度。
适用范围
长梁弯曲法（ASTM D7249）适用于上下面板同厚/不同厚、芯/面板比不小于10的三明治夹心结构板材。
标准结构&测试方案

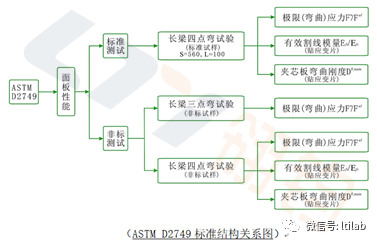

长梁弯曲法（ASTM D7249）可区分为标准方法和非标试验方法。
（图片来源于LTI内部技术资料）

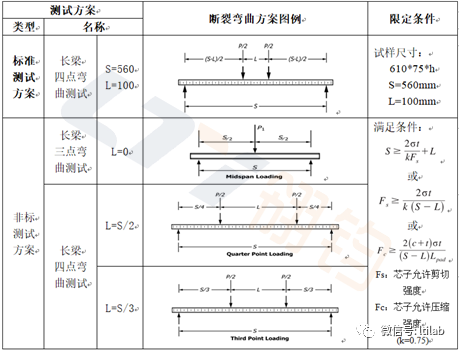

ASTM D7249标准和非标准测试方案见图：
（图片来源于LTI内部技术资料）
测试试样

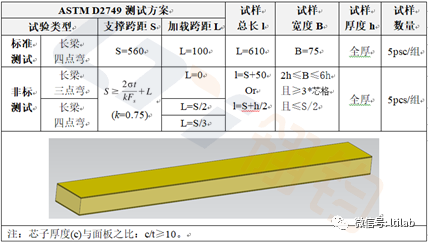

ASTM D7249测试试样要求见下图：
（图片来源于LTI内部技术资料）
长梁法(ASTM D7249)测试
长梁四点弯法可以用于测定面板强度、割线模量，以及夹芯板材弯曲刚度。需要注意的是，割线模量和弯曲刚度参数测定需要使用到应变采集系统。
（图片来源于LTI内部技术资料）
长梁三点弯法仅用于测定面板强度。
（图片来源于LTI内部技术资料）

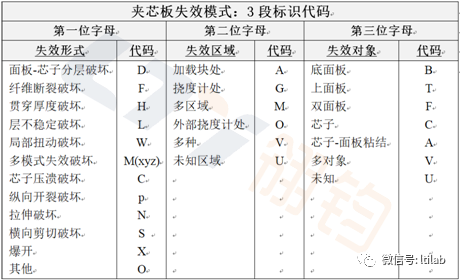

测试完成后，需要评价试样的失效形式，这关系到当前试验有效性的判定，试样的失效通常用三段代码表示：
（图片来源于LTI内部技术资料）
需要注意的是：
可接受的失效形式：上面板压缩破坏和下面板拉伸破坏。（芯子和面板粘结破坏是不可接受的。）可接受的失效区域：加载块中间区域（四点弯）或加载块12mm范围内（三点弯）。
