一、检测对象：橡胶与碳钢复合试件
工件厚度：15mm
工件材质：橡胶+碳钢

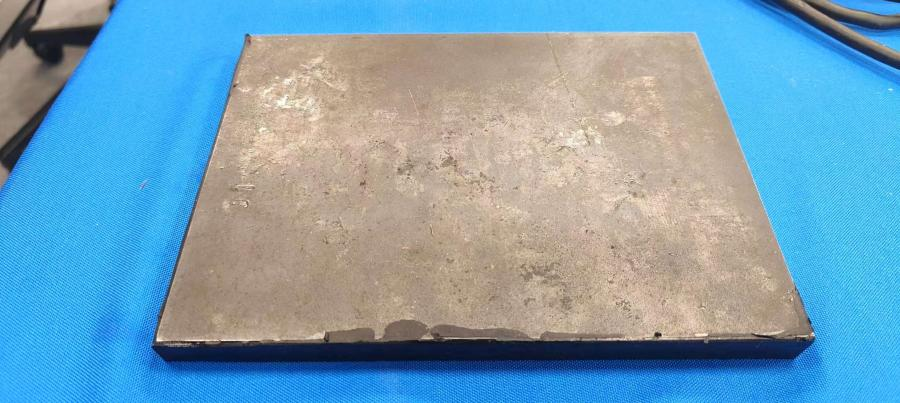

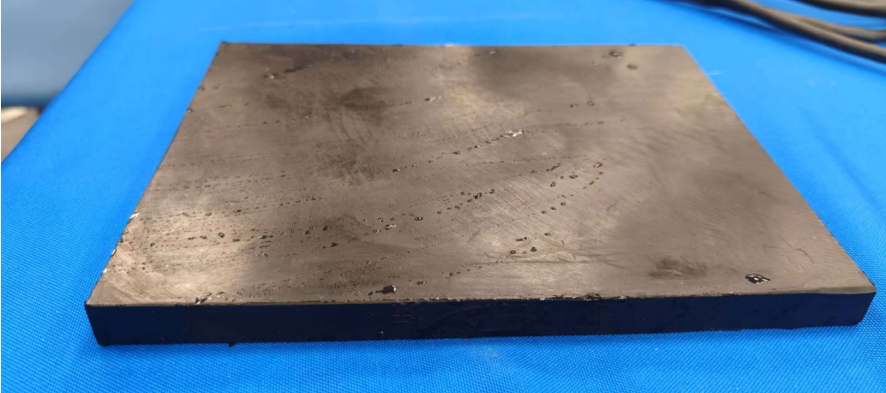

工件如下图所示：
二、检测方法：

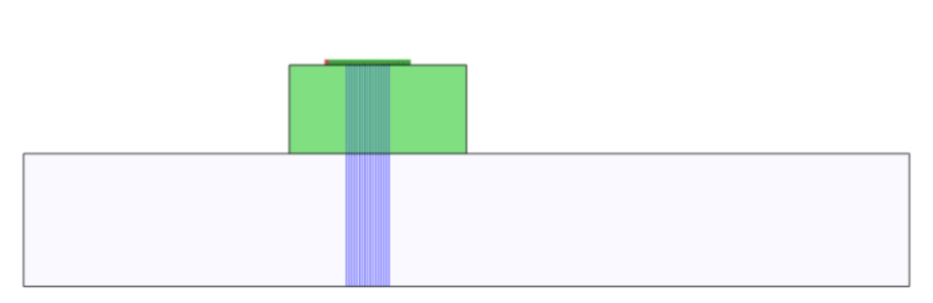

采用纵波0°重叠进行扫查，聚焦深度10mm。
检测设备配置选择：

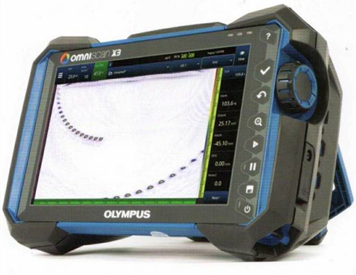

主机：Omniscan X3 32:128PR 编码器：迷你编码器
探头：5L64-NW1 楔块：0L

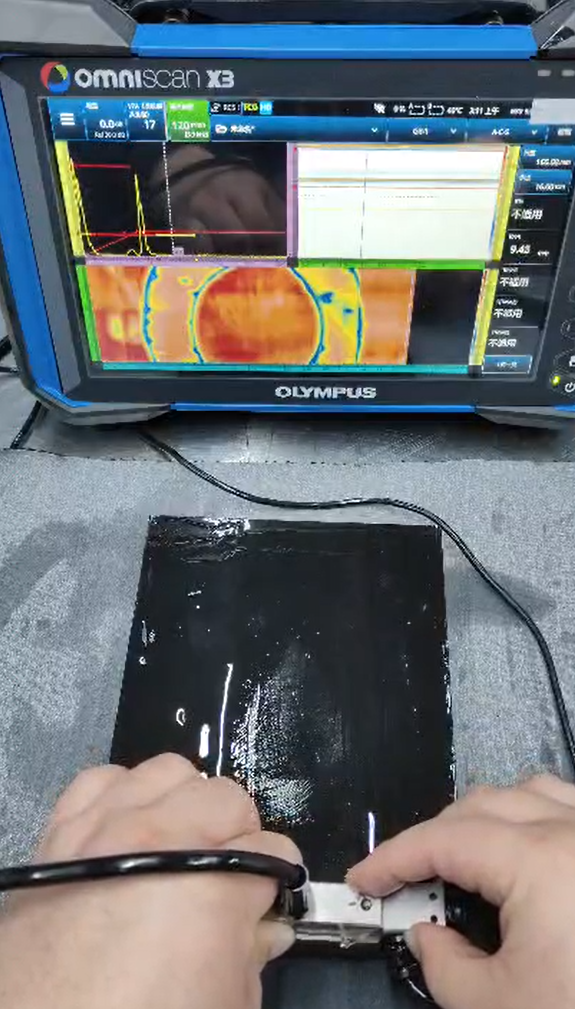

检测实验方法：采用纵波对整个橡胶区域扫查覆盖。
三、检测结果
分区域扫查记录扫查情况：

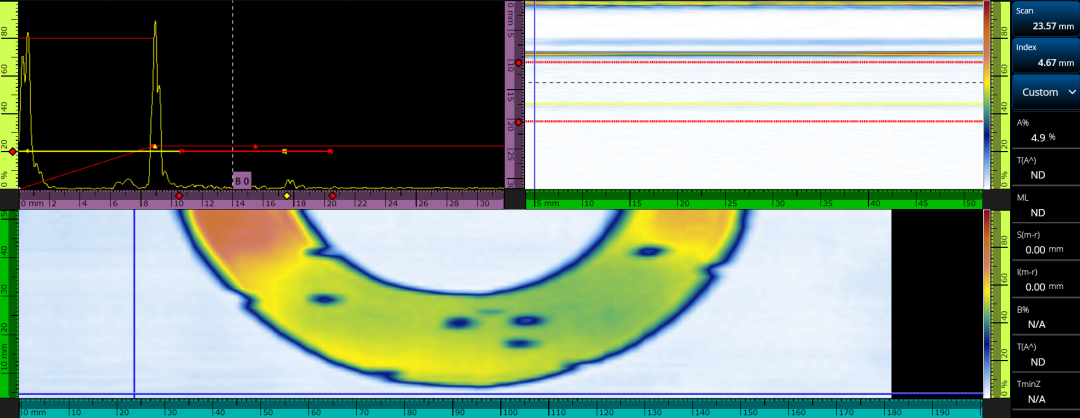

I区：

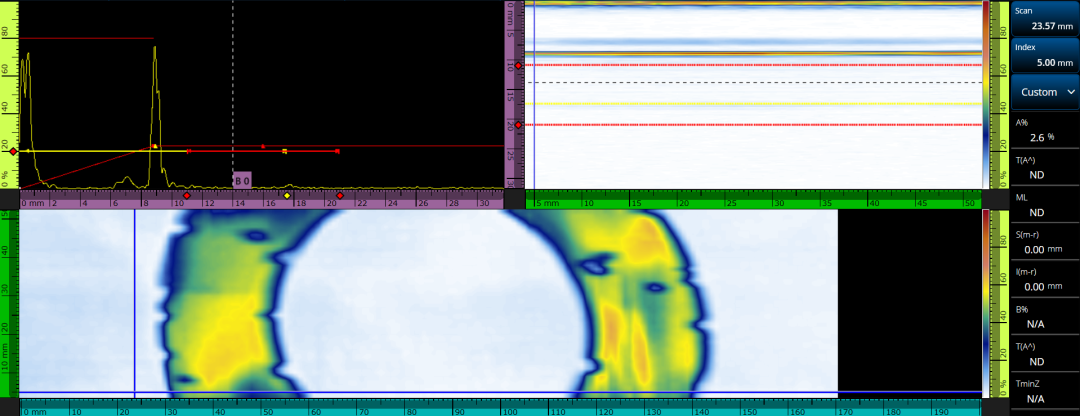

II区

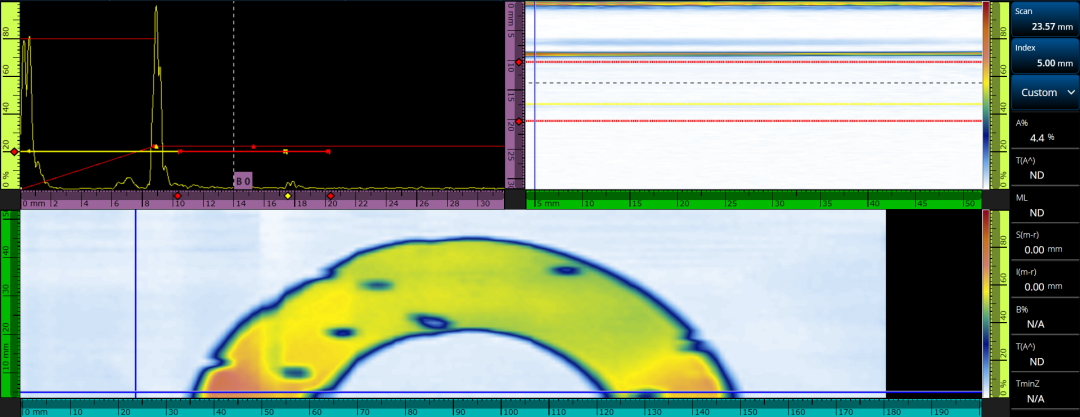

III区

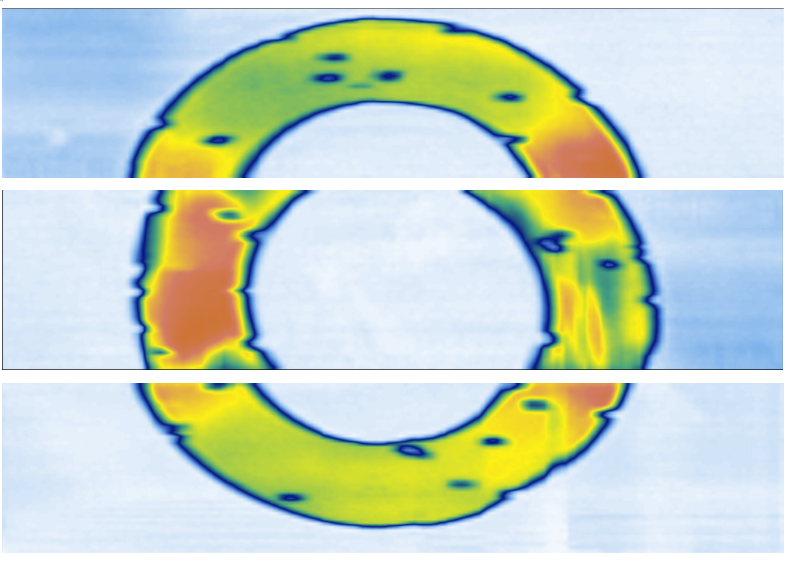

三组图像组合，可以看出工件内部的缺陷分布和图像
四、结论 使用 Omniscan X3 32:128PR 及适配的相控阵探头，在正确的超声检测工艺配置下，可以针对难以穿透的橡胶进行超声波相控阵检测，并且记录所有的 A 扫描，S 扫描，C扫图像以及缺陷的分布情况。
