随着全球对清洁能源的需求日益增长，风电作为一种可持续的能源解决方案，在能源领域中占据着愈发重要的地位。
风电叶片作为风力发电机的核心部件，对风机的发电效率起着决定性作用。在风机的成本结构中，叶片成本约占风机总成本的 20% - 24% 。早期的风电叶片材料经历了从木材、布蒙皮、金属蒙皮到铝合金的发展历程。随着风力发电向大型化、高效化方向发展，这些传统材料逐渐难以满足风电叶片对材料性能的严苛要求。例如，金属材料虽然强度较高，但重量较大，不利于叶片的轻量化设计，且在复杂的自然环境下容易发生腐蚀。
复合材料以其独特的性能优势，逐渐成为风电叶片的首选材料。目前，复合材料叶片的主要原材料包括树脂基体、增强材料、粘接剂和芯材等。其中，增强材料主要起着承载载荷的作用，常见的增强材料有 E - 玻璃纤维、S - 玻璃纤维、M - 玻璃纤维、碳纤维以及超高分子量聚乙烯纤维、玄武岩纤维等新型纤维。
E - 玻璃纤维因其成本低、适用性强，与许多树脂、成型工艺匹配性较佳，成为目前叶片的主流增强材料，具有多种编织形式以满足不同需求。然而，随着叶片向大型化发展，对叶片的重量和强度提出了更高要求，完全依靠传统的 E - 玻璃纤维已难以满足需求，新型的玻璃纤维和碳纤维开始得到应用。高模量玻璃纤维具有良好的强度和抗疲劳性能，能提高叶片的抗风能力，增加叶片寿命，减轻叶片重量。碳纤维复合材料叶片是叶片发展的新趋势，在满足刚度和强度的前提下，碳纤维比玻璃钢叶片质量轻 30% 以上。但由于其价格过于昂贵，目前尚未得到广泛应用，多以玻 / 碳混杂的形式使用。
树脂基体作为整个叶片的材料 “包裹体”，包裹着纤维材料和芯材，起着传递载荷、保护增强材料的作用，其用量取决于被包裹的纤维材料和芯材的用量。常用的树脂基体有环氧树脂、不饱和聚酯树脂等。环氧树脂因其具有良好的韧性和耐久性，逐渐成为风电叶片的主要基体树脂。
在未来的发展中，随着风电技术的不断进步，风电叶片将朝着更大尺寸、更轻量化、更智能化的方向发展。这对复合材料的性能提出了更高的要求，需要不断研发新型复合材料和改进现有材料的性能。同时，随着风机大型化趋势的不断加强，叶片的长度和重量不断增加，对叶片的制造工艺和安装技术也提出了新的挑战，需要不断创新和改进相关技术，以确保风电叶片的质量和可靠性。
(一)制造过程缺陷
在风电叶片的制造过程中，多个环节都可能引入缺陷，这些缺陷对叶片的性能和可靠性有着显著影响。铺层环节是缺陷产生的关键环节之一。叶片铺层工艺要求对纤维方向、叶片厚度和胶水涂布均匀度有着严格要求，但实际操作中，由于工艺不稳定，难以保证这些要求的稳定性，从而导致叶片质量不稳定。例如，纤维方向的误差可能导致叶片在受力时无法按照设计要求均匀承载，降低叶片的强度和刚度。当纤维方向偏差超过一定范围时，叶片在承受风荷载时，某些部位会承受过大的应力，从而增加叶片开裂和损坏的风险。此外，铺层过程中还可能出现褶皱、脱层等缺陷。褶皱的产生与纤维铺设时的张力不均匀、模具表面不光滑等因素有关。褶皱会改变叶片的局部结构，导致应力集中，在叶片运行过程中，容易引发裂纹的产生和扩展。脱层则是由于层间粘结强度不足，在叶片受到外力作用时，各层之间容易分离，严重影响叶片的整体性能。
真空灌注环节也容易出现问题。真空灌注是叶片生产过程中的关键工艺之一，密封性、负压控制、导流管的铺设等，都非常重要，直接影响叶片的各项性能指标。在实际生产中，若真空灌注系统的密封性不佳，会导致空气进入灌注腔体，从而在叶片内部形成孔隙。这些孔隙的存在会降低叶片的强度和疲劳性能，孔隙周围容易产生应力集中，在循环载荷的作用下，孔隙会逐渐扩大，最终导致叶片损坏。同时，若树脂的流动性不好或灌注速度不均匀，还可能导致干斑、富树脂区等缺陷。干斑是由于树脂未能充分浸润纤维，使得部分纤维处于干燥状态，这会严重削弱叶片的力学性能。富树脂区则会使叶片的局部重量增加，影响叶片的动平衡，导致叶片在运行过程中产生振动和噪声，缩短叶片的使用寿命。
(二)运行过程损伤
风电叶片在运行过程中，会受到多种复杂因素的作用，从而导致不同类型的损伤。疲劳损伤是最为常见的一种损伤形式。
风力发电机在运行过程中，叶片会受到周期性的风荷载、离心力和惯性力等作用，这些循环载荷会使叶片材料内部产生疲劳裂纹。随着运行时间的增加，疲劳裂纹会逐渐扩展，最终导致叶片失效。根据相关研究，叶片的疲劳损伤主要集中在叶片根部、叶尖和叶身的某些部位。叶片根部由于承受较大的弯矩和剪力，是疲劳损伤的高发区域。在风荷载的作用下，叶片根部会产生交变应力，当应力幅值超过材料的疲劳极限时，就会逐渐产生疲劳裂纹。叶尖部分由于线速度较大，受到的气动载荷也较为复杂，容易出现疲劳损伤。
此外，叶片的制造工艺、材料性能以及运行环境等因素都会影响叶片的疲劳寿命。例如，制造过程中存在的缺陷会成为疲劳裂纹的萌生点，加速疲劳损伤的发展;高温、高湿度等恶劣的运行环境会降低材料的疲劳性能，缩短叶片的疲劳寿命。
雷击损伤也是风电叶片面临的一个重要问题。风力发电机通常安装在开阔地带，叶片高度较高，容易成为雷电袭击的目标。当叶片遭受雷击时，雷电产生的巨大能量会在短时间内释放，导致叶片局部温度急剧升高，材料迅速膨胀，从而产生热应力和机械应力。这些应力会使叶片出现爆裂、开裂、烧蚀等损伤。雷击还可能导致叶片内部的电气系统和防雷系统损坏，影响风机的正常运行。根据统计数据，遭受雷击的风电机组中，叶片损坏的占 20% 左右 。大部分雷击事件只是损坏叶片的叶尖区域，少量的雷击事件会使整个叶片损坏。叶片的防雷措施至关重要，如在叶片表面安装金属接闪器、优化防雷接地系统等，可以有效降低雷击对叶片的损害。
侵蚀损伤也是不可忽视的。风电叶片在运行过程中，会受到风沙、雨水、盐雾等环境因素的侵蚀。风沙侵蚀会使叶片前缘表面粗糙度增加，导致气动性能下降，发电量减少。当风沙颗粒以高速撞击叶片时，会对叶片表面的材料造成磨损，使叶片表面出现凹坑和划痕。随着侵蚀的加剧，叶片的外形会发生改变，空气动力学性能变差，风机的效率会显著降低。雨水侵蚀则可能导致叶片表面的涂层脱落，使叶片材料直接暴露在外界环境中，加速材料的老化和腐蚀。在沿海地区，盐雾侵蚀对叶片的危害更为严重，盐雾中的盐分具有很强的腐蚀性，会使叶片材料发生电化学腐蚀，降低叶片的强度和耐久性。
(一)常见无损检测技术
目视检测是最为基础且直观的检测方法，检测人员通过肉眼直接观察风电叶片的表面状况，或者借助一些简单的工具，如放大镜、望远镜等，对叶片表面进行细致的查看 。这种方法能够快速发现叶片表面较为明显的缺陷，如表面的裂纹、磨损、腐蚀、碎裂、涂层脱落等。在风力发电机停机维护时，检测人员可以近距离地对叶片表面进行检查，通过直接观察就能发现一些较大的表面缺陷。其操作简便、成本低廉，不需要复杂的设备和专业的技术培训，能够在现场快速实施检测。
然而，目视检测的局限性也十分显著，它只能检测到叶片表面的缺陷，对于叶片内部的缺陷，如分层、脱粘、孔隙等，无法通过目视检测发现。而且，对于一些微小的表面缺陷，或者处于难以观察位置的缺陷，也容易被忽略。当缺陷的尺寸较小，或者与叶片表面的颜色、纹理相近时，检测人员可能难以准确判断是否存在缺陷。
敲击检测是利用检测工具，如木槌、金属棒等，对风电叶片进行敲击，通过聆听敲击产生的声音来判断叶片内部是否存在缺陷。其原理是，当叶片内部结构均匀、无缺陷时，敲击产生的声音清脆、响亮且具有一定的规律性;而当叶片内部存在缺陷，如分层、脱粘等时，敲击声音会变得沉闷、沙哑，且声音的传播和反射也会发生变化，从而产生异常的声音特征。在实际检测中，检测人员会根据经验，通过对比不同部位的敲击声音，来判断叶片是否存在缺陷以及缺陷的大致位置。敲击检测操作相对简单，成本较低，不需要复杂的设备，适用于现场快速检测。
但该方法存在较大的主观性，不同的检测人员由于经验和听觉敏感度的差异，可能对同一检测结果产生不同的判断。而且，敲击检测对于微小缺陷或深层缺陷的敏感度较低，难以准确检测出这些缺陷的存在和位置。当缺陷尺寸较小或者位于叶片内部较深位置时，敲击声音的变化可能不明显，检测人员很难通过声音判断出缺陷的情况。
超声检测是一种广泛应用于风电叶片无损检测的技术，其原理是利用超声波在材料中的传播特性来检测叶片内部的缺陷。检测时，通过超声探头向叶片发射超声波，超声波在叶片内部传播过程中，当遇到缺陷时，会发生反射、折射和散射等现象，部分超声波会返回探头被接收。通过分析接收到的反射波的信号特征，如幅度、时间延迟、相位等，就可以判断叶片内部是否存在缺陷，以及缺陷的位置、大小和形状等信息。
超声检测具有较强的穿透能力，能够检测叶片内部深处的缺陷，对于分层、脱粘、孔隙等缺陷具有较高的检测灵敏度。而且，该技术可以实现对叶片的定量检测，通过对反射波信号的精确分析，能够较为准确地确定缺陷的尺寸和位置。在检测叶片内部的分层缺陷时，超声检测可以清晰地显示出分层的位置和范围。
然而，超声检测需要使用耦合剂来保证探头与叶片表面之间的良好声耦合，这在一定程度上增加了检测的复杂性和成本。耦合剂的选择和使用不当，还可能影响检测结果的准确性。超声检测对于探头的选择和操作要求较高，不同类型的缺陷和叶片结构需要选择合适的探头和检测参数，检测人员需要具备一定的专业知识和技能。
射线检测是利用射线(如 X 射线、γ 射线等)穿透风电叶片，根据射线在叶片内部传播过程中的衰减和吸收情况，来判断叶片内部是否存在缺陷。当射线穿透叶片时，遇到缺陷区域，由于缺陷与叶片基体材料的密度和原子序数不同，射线的衰减程度会发生变化，从而在射线底片或探测器上形成不同的影像。通过观察和分析这些影像，就可以识别出叶片内部的缺陷，如孔隙、夹杂、裂纹等。射线检测能够提供直观的图像，缺陷的形状、位置和大小在图像上一目了然，便于检测人员进行准确的判断和分析。
该技术对于检测叶片内部的体积型缺陷，如孔隙、夹杂等，具有很高的灵敏度和准确性。在检测叶片内部的孔隙缺陷时，射线检测可以清晰地显示出孔隙的大小和分布情况。但是，射线检测设备昂贵，检测成本较高，需要专业的设备和操作人员，对检测环境的要求也较为严格，需要采取防护措施来避免射线对人员和环境的危害。
红外热成像检测是基于物体表面温度分布与内部结构和缺陷之间的关系来进行检测的。当对风电叶片进行加热或在自然环境下，叶片内部如果存在缺陷，如分层、脱粘、裂纹等，会影响热量在叶片内部的传导和扩散，导致缺陷部位的表面温度与周围正常部位的温度产生差异。红外热像仪可以捕捉到这些温度差异，并将其转化为热图像显示出来。通过分析热图像中温度的分布和变化情况，就可以判断叶片内部是否存在缺陷以及缺陷的位置和大小。在对叶片进行红外热成像检测时，可以采用主动加热的方式，如使用闪光灯、卤素灯、激光等对叶片进行短暂加热，然后利用红外热像仪快速捕捉叶片表面的温度变化，从而更清晰地显示出缺陷部位。红外热成像检测具有非接触、快速、大面积检测的优点，能够在短时间内对整个叶片表面进行检测，适用于对叶片进行快速筛查和初步检测。该技术对环境温度和光照条件要求较高，在环境温度变化较大或光照不均匀的情况下，可能会影响检测结果的准确性。而且，红外热成像检测对于深层缺陷的检测能力有限，当缺陷位于叶片内部较深位置时，由于热量传递的衰减，缺陷部位的温度变化可能无法在表面清晰地反映出来，从而导致检测难度增加。
(二)技术对比与选择
不同的无损检测技术在检测能力、适用范围、成本等方面存在明显的差异。目视检测和敲击检测操作简单、成本低，但检测能力有限，主要适用于表面缺陷的初步检测和现场快速筛查。超声检测和射线检测对内部缺陷的检测能力较强，但超声检测需要耦合剂和专业探头，射线检测设备昂贵且有辐射危害。红外热成像检测非接触、高效，但对深层缺陷不敏感，受环境影响较大。
在实际应用中，需要综合考虑多种因素来选择合适的检测技术。对于风电叶片的生产过程，由于对产品质量要求高，需要全面检测内部和表面缺陷，可以采用超声检测、射线检测等技术进行严格的质量把控。在叶片的运行维护阶段，为了快速检测出可能影响叶片安全运行的缺陷，同时考虑到检测的便捷性和成本，可以优先采用目视检测、红外热成像检测等方法进行定期巡检，对于发现的疑似缺陷部位，再进一步采用超声检测等更精确的方法进行详细检测和评估。

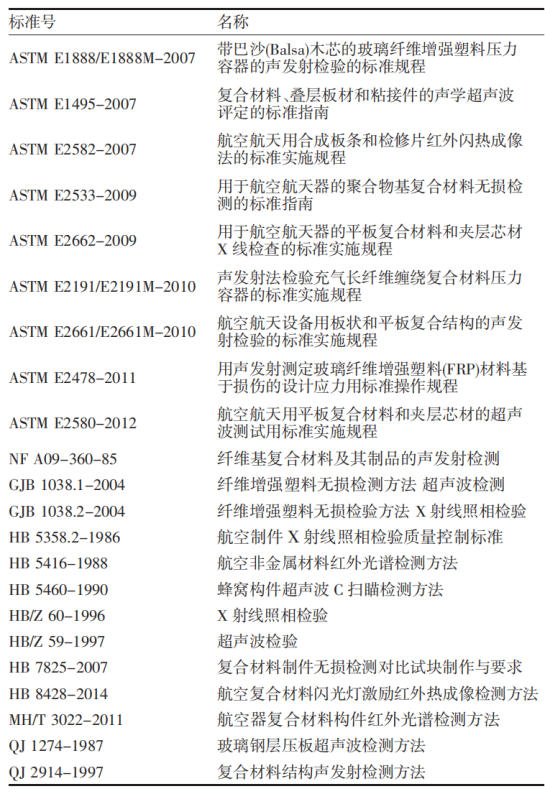

(表 1 国内外复合材料相关的无损检测标准)
风电叶片作为风力发电系统的关键部件，其质量和可靠性直接影响着风力发电的效率和安全性。复合材料在风电叶片中的广泛应用，为叶片的性能提升和轻量化设计提供了有力支持，但同时也带来了复杂的缺陷检测难题。
目前，多种无损检测技术在风电叶片检测中得到了应用，每种技术都有其独特的优势和局限性，需结合实际情况进行选择。
风电叶片复合材料无损检测技术的发展对于保障风电产业的健康发展具有重要意义。通过不断创新和改进检测技术，加强多技术的融合应用，以及探索智能化检测手段，将能够更好地满足风电叶片检测的需求，为风力发电的安全、高效运行提供坚实的技术支持。
(本文结合网络资料进行编写，如有不当，欢迎留言指出。)
