聚乙烯铜电缆主要应用于新能源（如风电场、太阳能电站）、城市电网、轨道交通及电力系统（变电站、配电系统）等对耐压、抗干扰要求高的场景。作为关键部件对其进行无损检测至关重要，确保电缆内部结构无缺陷（如气泡、裂纹、分层），为电力系统安全稳定运行保驾护航。

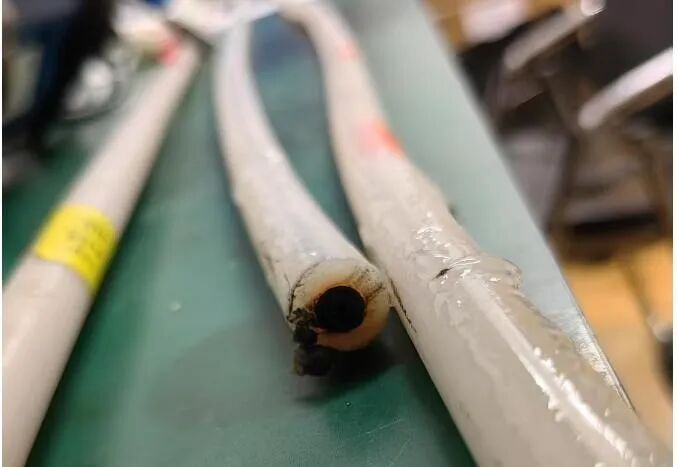

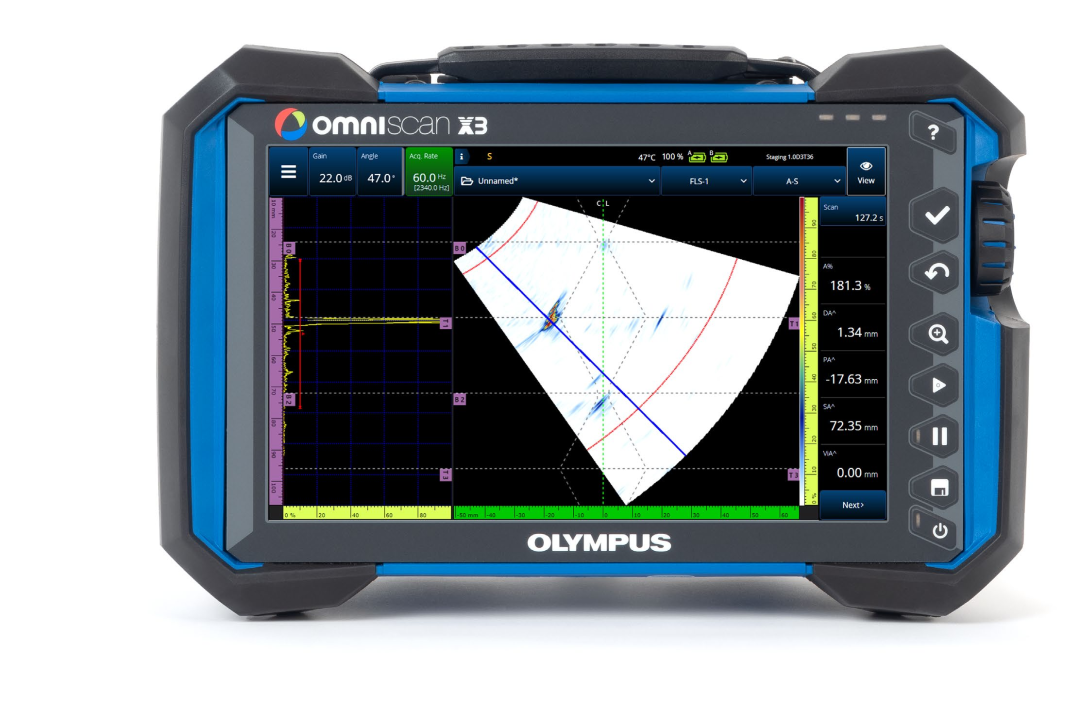

▲电力行业 为帮助大家了解该领域检测应用，本文将分享日祥检测技术工程师采用相控阵超声检测（PAUT）的实际案例解析，如需获取更多应用场景或技术咨询，欢迎随时联系我们。 检测目的 通过相控阵技术对聚乙烯铜电缆进行相控阵检测（PAUT），检测内部分层缺陷。 检测工件描述 材质：聚乙烯铜电缆 工艺：上层为聚乙烯中心为铜芯 厚度：聚乙烯厚度在5mm ▲检测工件实物 主机：Omniscan X3 32:128相控阵超声检测系统 探头：10MHz，64 晶片；FSW 探头 检测结果 总结 使用相控阵模式检测出工件中间区域出现低波不连续信号，疑似脱粘缺陷，经多次反复对比实验得出结论，可以有效检出聚乙烯铜电缆中的脱粘缺陷。
检测设备配置

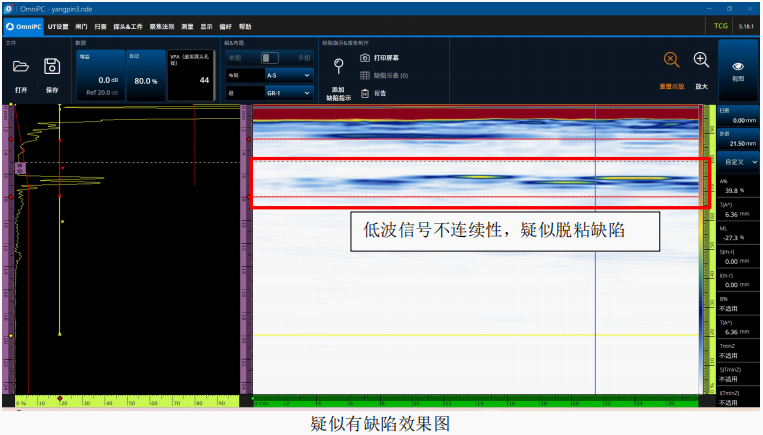

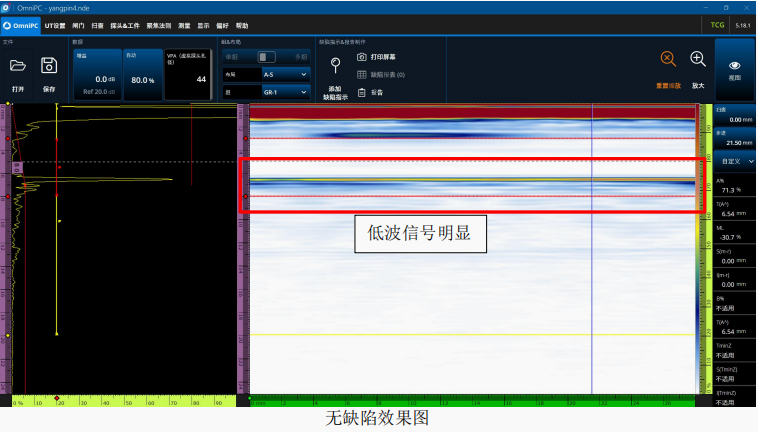

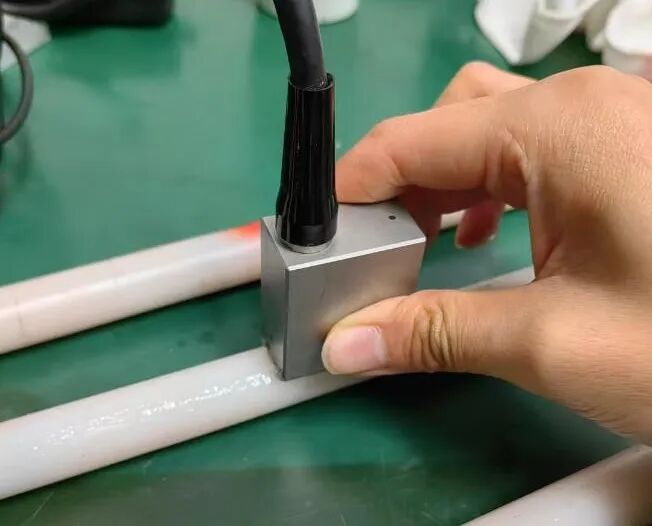

使用 Omniscan X3设备连接 5L64-FSW探头相控阵模式,检测结果如下
